1. Como funciona o plotter de caneta?

O UUNA TEK® iDraw funciona como um plotter de caneta, representando uma forma simples de tecnologia robótica. A sua função principal consiste em guiar uma caneta ou outro instrumento, fixado ao suporte da caneta, ao longo de linhas vetoriais, curvas e trajetos especificados conforme as instruções do utilizador. Todas as capacidades da máquina, seja desenhar gráficos, produzir texto ou autenticar documentos, derivam desta função fundamental. O dispositivo demonstra proficiência em reproduzir praticamente qualquer composição formulada através de um conjunto de linhas.

Na prática, usar o UUNA TEK® iDraw assemelha-se à operação de uma impressora tradicional, com a diferença crucial de que os documentos devem ser construídos usando trajetos em vez de pixels para um desempenho ideal.

2. Quais são as aplicações mais comuns?

O UUNA TEK® iDraw é uma máquina excecionalmente versátil, concebida para satisfazer uma ampla variedade de necessidades de desenho e escrita, tanto comuns como especializadas. Este dispositivo inovador executa tarefas normalmente associadas a uma caneta manual, oferecendo inúmeras aplicações.

Usos comuns incluem:

Automatização de Assinaturas: Ideal para assinar cheques, diplomas, fotografias de rosto e outros documentos que requerem assinaturas personalizadas.

Replicação de Caligrafia: Funciona como uma máquina de "caligrafia" de precisão, servindo a vários propósitos onde a reprodução exata da escrita é essencial.

Arte Digital: Adotado por artistas digitais que utilizam o UUNA TEK® iDraw para traçar e dar vida às suas obras digitais com precisão.

Ferramenta de Fabricação Versátil: Para além do desenho e escrita tradicionais, o UUNA TEK® iDraw estende as suas capacidades como uma ferramenta de fabrico versátil, contribuindo para um vasto leque de aplicações criativas e práticas.

3. Que tipos de canetas pode usar?

O UUNA TEK® iDraw, ao contrário de exigir canetas ou tinta proprietárias, oferece a flexibilidade de usar uma variedade de canetas escolhidas dentro de diretrizes especificadas.

O UUNA TEK® iDraw tem capacidade para acomodar canetas com um diâmetro até 10 mm.

As escolhas adequadas para canetas incluem canetas de tinta permanente, marcadores permanentes, canetas rollerball de tinta líquida, canetas técnicas, marcadores para quadros brancos de corpo pequeno e outros instrumentos de escrita e desenho que não exijam pressão descendente significativa. Embora o termo "canetas" seja usado por brevidade, vale a pena notar que outros instrumentos como lápis automáticos (especialmente os com grafite macio), giz, carvão e pincéis também podem funcionar eficazmente em muitos casos.

4. Que tipos e tamanhos de papel pode usar?

O UUNA TEK® iDraw não exige papel especial; aceita quase qualquer tipo e tamanho de papel, e até materiais não convencionais.

A área de deslocamento XY (área imprimível) do UUNA TEK® iDraw varia conforme o modelo, sendo que a versão mais pequena ultrapassa as dimensões dos tamanhos de papel US letter (8½ × 11”) e A4. Os modelos maiores possuem aproximadamente o dobro desta área de deslocamento.

Pode trabalhar facilmente com papéis até ao tamanho da área de deslocamento, permitindo escrever diretamente em objetos pequenos como cartões de visita, conjuntos destes, peças de tamanho médio como envelopes e cartões de nota, ou folhas de papel padrão.

Além disso, o design inovador do UUNA TEK® iDraw apresenta uma cabeça de desenho que se estende para além do corpo da máquina. Este design permite trabalhar com papel maior do que a área de deslocamento, possibilitando desenhar em objetos planos que excedam as dimensões da máquina. Por exemplo, pode posicioná-lo em cima de uma caixa para endereçá-la ou mesmo colocá-lo num cartaz, quadro-negro ou quadro branco para criar gráficos no local.

5. Que modelo devo escolher?

Pode seguir o guia detalhado:

https://uunatek.com/blogs/tips-and-tricks/buying-guide-pick-up-the-right-version-of-idraw-and-laser-heads

Para a maioria das aplicações, a escolha ideal é o UUNA TEK® iDraw 2.0 A4 de tamanho standard, conhecido pelo seu design compacto que se integra perfeitamente no seu espaço de trabalho. Este modelo oferece uma área de plotagem ampla, acomodando tamanhos até 8½ × 11” / A4.

O maior UUNA TEK® iDraw 2.0 A3, com o dobro da área de plotagem, destina-se a quem precisa de plotar itens maiores ou de dispor dois itens pequenos lado a lado — como duas páginas US Letter ou A4 ou uma folha de papel ao lado de um envelope.

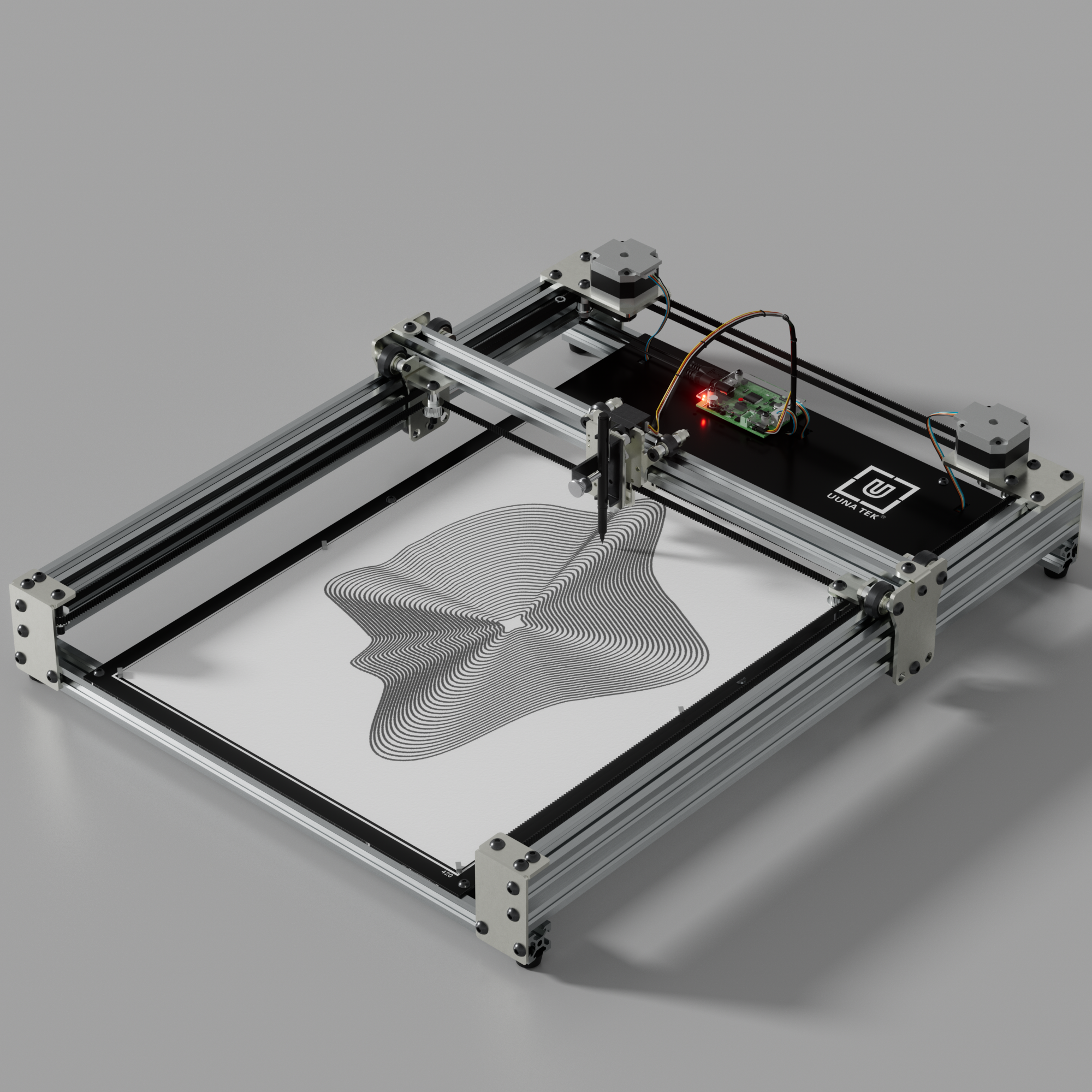

Para quem procura o máximo desempenho, o avançado UUNA TEK® iDraw H A3 partilha a área de plotagem do UUNA TEK® iDraw 2.0 A3, mas distingue-se pela estrutura mais estável em H. Este design melhora o desempenho, especialmente em altas velocidades, tornando-o a nossa máquina topo de gama. Notavelmente, opera 300% mais rápido do que qualquer outro concorrente atualmente disponível no mercado.

6. O que vem na caixa?

O próprio UUNA TEK® iDraw

Conjunto de ferramentas

Fonte de alimentação com entrada universal

Cabo USB, 6 pés (2 m)

Placa base (opcional)

Blocos magnéticos (opcionais)

Cabeça laser (opcional)

7. Que acessórios estão disponíveis?

Acessórios disponíveis para o UUNA TEK® iDraw incluem placa-mãe alternativa, placa base A3, motor servo, motor passo a passo, réguas em L, blocos magnéticos, módulos laser.

1.Quais são os requisitos do computador?

O UUNA TEK® iDraw necessita de um computador com especificações relativamente recentes (compatível com Mac, Windows ou Linux) equipado com uma porta USB acessível e ligação à internet para descarregar o software.

• Requisitos para Mac: É essencial o MacOS 10.7 ou uma versão mais recente.
• Requisitos para Windows: É necessário, no mínimo, o Windows 7 ou uma versão mais recente.
• Requisitos para Linux: Recomenda-se o uso de versões recentes do Ubuntu e distribuições semelhantes amplamente suportadas para um desempenho ótimo. Se estiver a usar uma distribuição mais obscura ou "desafiante", tenha a certeza de que a nossa equipa está empenhada em fornecer assistência da melhor forma possível.

2.É necessária alguma montagem?

Sim, mas a maioria vem meio montada, apenas passos simples para completar a instalação, mesmo para principiantes. Se começar por ler o guia do utilizador e instalar o software, pode estar a desenhar cinco minutos depois de abrir a caixa.

3.É necessário acesso à internet?

O acesso à internet é necessário apenas para descarregar o software e para aceder à documentação online.

O acesso à internet não é necessário durante a preparação dos ficheiros ou ao usar o UUNA TEK® iDraw.

4.Que tipo de fonte de alimentação está incluída?

O UUNA TEK® iDraw vem equipado com uma fonte de alimentação plug-in versátil que aceita uma entrada universal entre 100 V e 240 V em todo o mundo. Inclui também várias versões de fichas, como fichas US/UK/AU/EU, adaptando-se às necessidades específicas de diferentes países.

5.É necessário programar para usar o UUNA TEK® iDraw?

Não, não é necessário programar. A maioria dos utilizadores simplesmente cria um ficheiro ou desenho e procede ao traçado. No entanto, para quem estiver interessado, estão disponíveis interfaces de programação como funcionalidade opcional.

6.Que software é necessário?

Não precisa de comprar qualquer software adicional para usar o UUNA TEK® iDraw.

O UUNA TEK® iDraw é normalmente controlado através de um conjunto de extensões para o Inkscape, o excelente, popular e gratuito programa de gráficos vetoriais. A operação básica é semelhante à de um driver de impressora: importa ou cria um desenho no Inkscape e usa as extensões para traçar o seu texto ou arte. O processo é gerido através de uma interface gráfica fácil de usar e funciona perfeitamente em Mac, Windows e Linux.

1. Posso descarregar o manual?

Sim, pode descarregar o software com o manual do utilizador aqui>>>

2. Quanto tempo demora a plotagem?

O tempo de plotagem para o UUNA TEK® iDraw não é fixo, ao contrário de uma impressora (raster) jato de tinta ou laser. Depende da distância que a caneta precisa percorrer. O UUNA TEK® iDraw normalmente move-se a um ritmo comparável ao de uma mão humana, dependendo das suas definições, resultando em tempos de plotagem variáveis.

Comparar isto com a questão de quanto tempo uma pessoa demora a escrever ou desenhar num papel é adequado. Por exemplo, escrever num envelope pode geralmente levar um ou dois minutos, enquanto criar uma obra de arte detalhada pode estender-se por horas. A mesma variabilidade aplica-se ao UUNA TEK® iDraw. Notavelmente, a nossa velocidade é a mais alta do mercado em comparação com qualquer outro concorrente.

3. A velocidade do UUNA TEK® iDraw é ajustável?

Sim, a velocidade do UUNA TEK® iDraw é ajustável para se adequar às suas preferências específicas, oferecendo um equilíbrio entre conclusão mais rápida e maior precisão. O UUNA TEK® iDraw é capaz de movimentos rápidos, ultrapassando a velocidade normal de uma pessoa, especialmente ao executar traços largos com um marcador de ponta larga. No entanto, para maior precisão e limpeza, tal como um calígrafo humano ajustaria, o UUNA TEK® iDraw permite moderar a velocidade. Para referência, o texto do convite de casamento apresentado no nosso vídeo dá uma boa indicação da velocidade típica de escrita quando se prioriza maior limpeza, ligeiramente mais lenta do que a escrita humana normal.

4. Posso inserir a minha assinatura?

Certamente! O método mais eficaz é capturar diretamente a sua assinatura enquanto a assina, por exemplo num ecrã de telemóvel ou tablet. Isto permite que o UUNA TEK® iDraw reproduza a sua assinatura exatamente como a escreveu durante a captura.

5. Pode replicar a minha caligrafia?

Sim, mas envolve um passo adicional de criar uma fonte personalizada. O nosso UUNA TEK® iDraw é compatível com fontes Hershey e a extensão Defects, que pode introduzir "defeitos" semelhantes à caligrafia no seu texto. Isto assegura que o texto disposto em linhas perfeitamente uniformes, como visto numa fonte de caligrafia no MS Word, não pareça excessivamente "robótico" e mantenha uma sensação mais autêntica de escrita manual.

6. Pode replicar caligrafia a partir de digitalizações?

Não, não da forma que possa esperar.

Claro que pode digitalizar texto manuscrito, usar uma ferramenta de traçado bitmap para o traçar e depois plotá-lo. O UUNA TEK® iDraw irá plotar fielmente os caminhos que fornecer.

No entanto, é importante notar que, com raras exceções, o traçado automático de caligrafia digitalizada tende a produzir uma imitação algo artificial da escrita manual. Geralmente desaconselhamos a incorporação deste método em qualquer fluxo de trabalho devido às potenciais desvantagens na replicação de uma caligrafia autêntica.

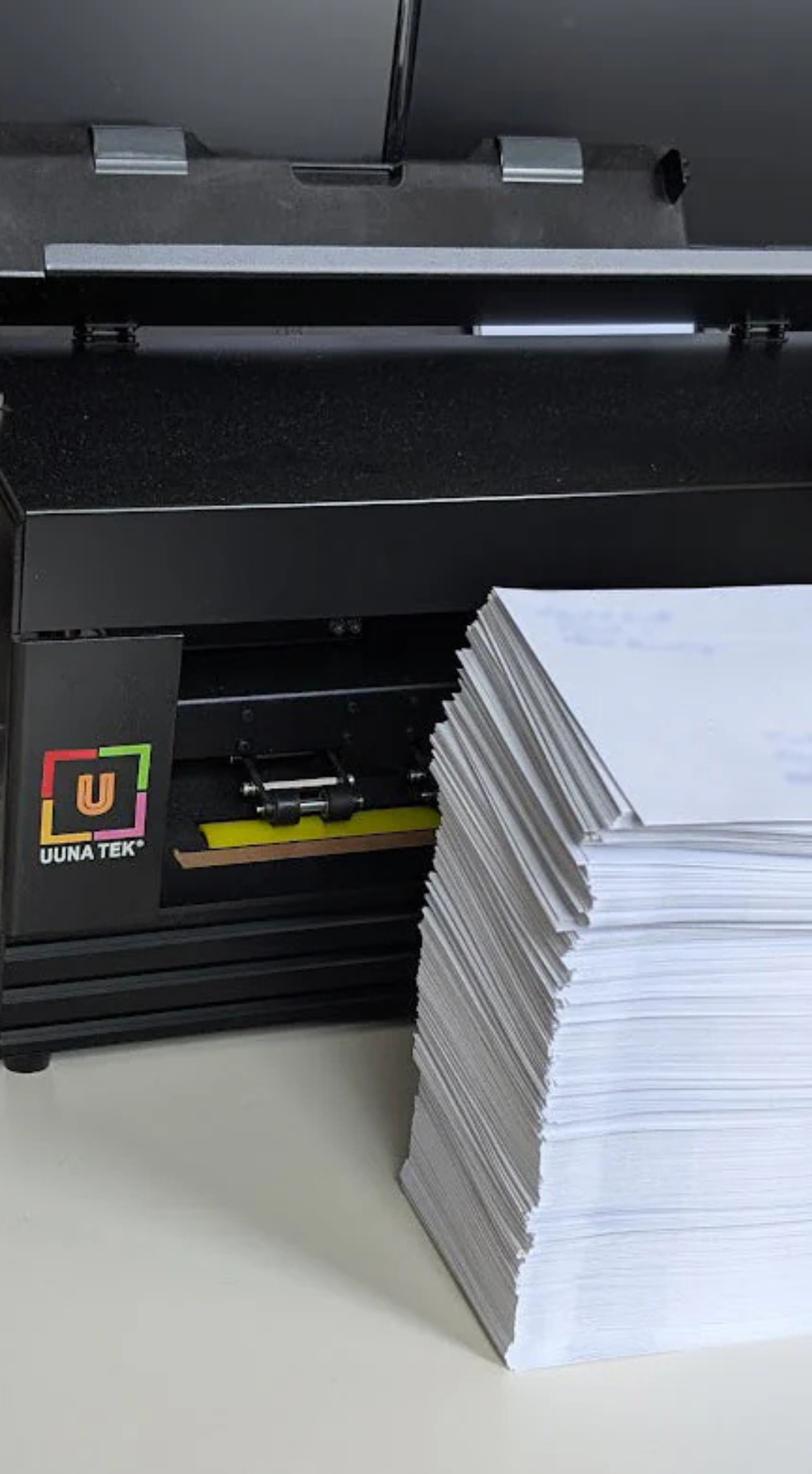

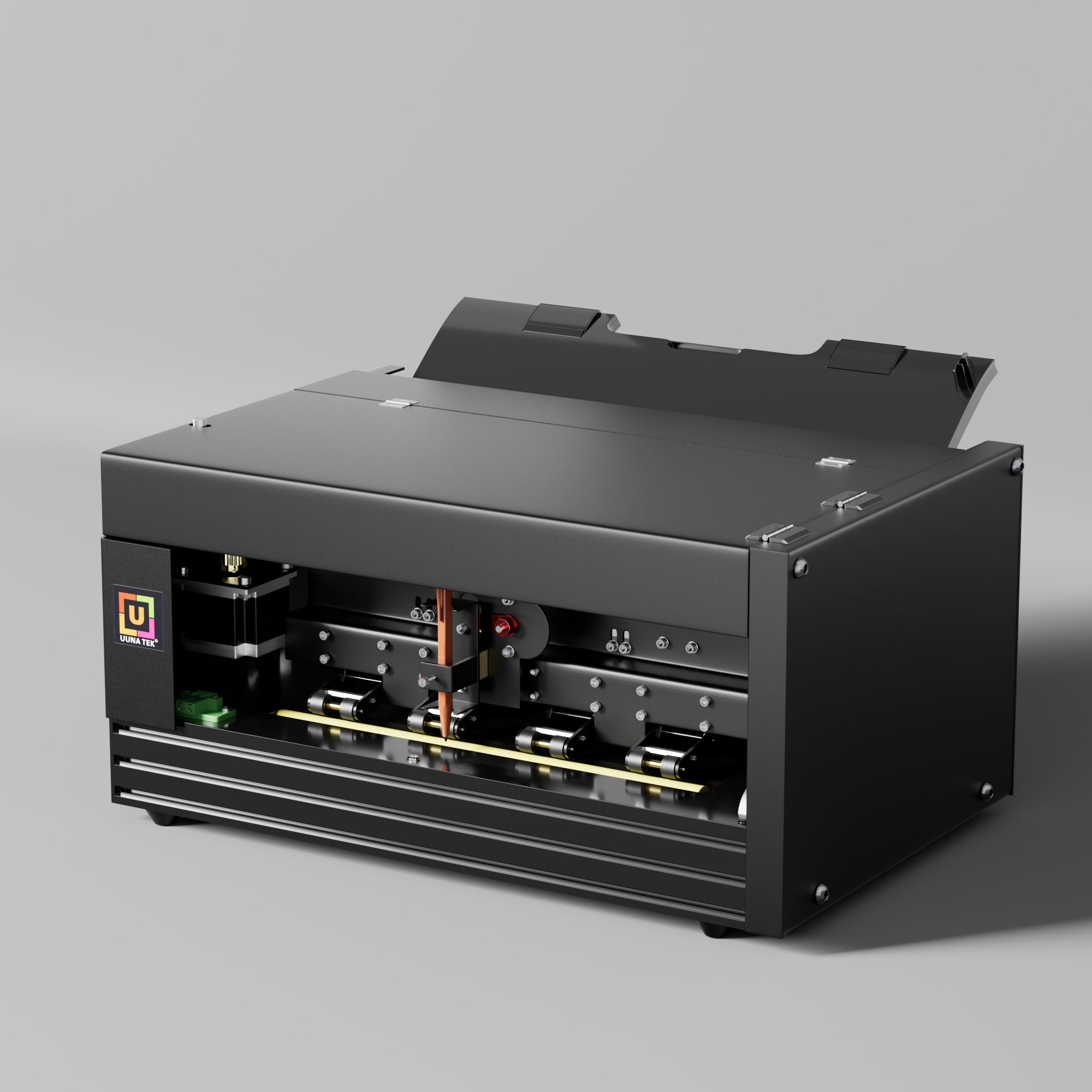

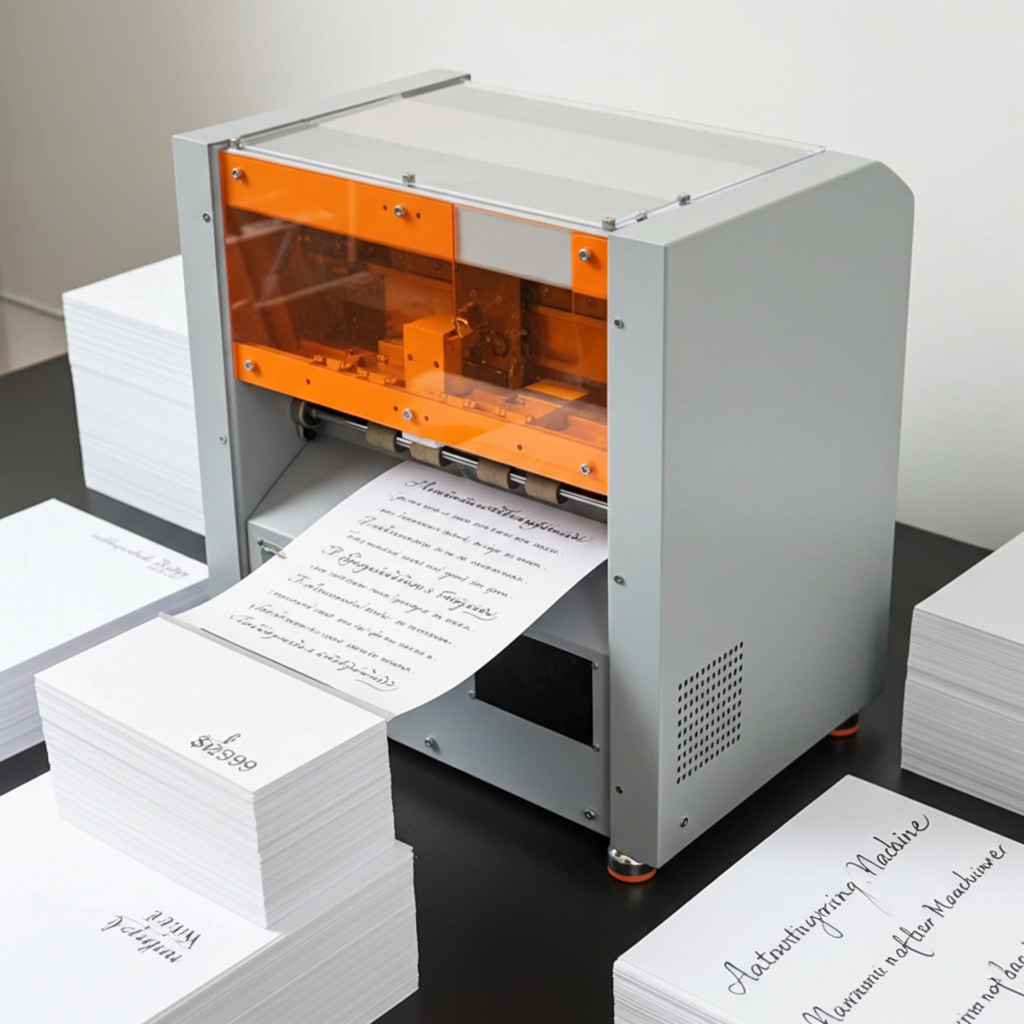

7. Existe alimentador de papel disponível?

Sim, consulte o novo plotter de caneta com alimentação automática lançado aqui>>>

1. Para que mais é utilizado o UUNA TEK® iDraw?

• Artistas Digitais: Utilizam o UUNA TEK® iDraw para desenhar as suas obras digitais.
• Celebridades, Políticos e Funcionários Eleitos: Usam o UUNA TEK® iDraw como máquina de assinaturas.
• Responsáveis Universitários e Educadores: Assinam diplomas e certificados, e introduzem os estudantes ao design e fabrico digital.
• Agentes Imobiliários e de Seguros: Utilizam o UUNA TEK® iDraw para criar envelopes "escritos à mão".
• Comerciantes Online: Incluem notas de agradecimento personalizadas com as encomendas.
• Hotéis: Deixam notas de boas-vindas personalizadas para os hóspedes.
• Makerspaces e Hackerspaces: Disponibilizam uma ferramenta de fabrico versátil e económica.
• Entusiastas: Expandem as capacidades do UUNA TEK® iDraw para além de instrumentos de escrita, para tarefas como gravação, trabalho a laser, pintura com luzes LED, e mais.
• Fabricantes de Canetas e Tintas: Usam o UUNA TEK® iDraw para testar canetas e tintas.
• Fabricantes de Hardware para Smartphones e Tablets: Utilizam um stylus para testar hardware.
• Desenvolvedores de Software para Dispositivos Móveis: Utilizam um stylus para testar software.
• Pessoas com Mobilidade Limitada nas Mãos: Permitem-lhes enviar cartas "escritas à mão".
• Artesãos: Marcam trabalhos em madeira, couro ou tecido.
• Cientistas de Investigação: Usam o UUNA TEK® iDraw como uma plataforma de movimento XY de baixo custo.
• Engenheiros: Etiquetam amostras de materiais com canetas.
• Galerias: Numeram obras de arte em edição limitada.
• Calígrafos: Encontram alívio para certos tipos de trabalho repetitivo com as capacidades do UUNA TEK® iDraw.

Para além das suas aplicações comuns, o UUNA TEK® iDraw, com a capacidade de substituir o suporte da caneta por um módulo laser, abre diversas possibilidades, incluindo:

• Gravação a Laser: Oferece uma plataforma versátil para gravação a laser em vários materiais como madeira, couro e acrílico.
• Desenhos Artísticos Personalizados: Permite a criação de desenhos artísticos intrincados e personalizados através da gravação a laser.
• Personalização na Artesania: Permite aos artesãos gravar padrões detalhados em madeira, couro e tecido para um trabalho único e personalizado.
• Prototipagem para Engenheiros: Fornece aos engenheiros uma ferramenta para prototipagem e marcação precisa de amostras de materiais usando tecnologia laser.
• Numeração de Obras em Galerias: Facilita a numeração precisa de obras de arte em edição limitada usando gravação a laser.
• Marcação Única na Fabricação: Apoia os fabricantes oferecendo um método único para marcar e brandear os seus produtos com detalhes gravados a laser.
• Uso Educativo em Makerspaces: Serve como ferramenta educativa em makerspaces, introduzindo estudantes à tecnologia de gravação a laser.
• Teste de Componentes Laser: Ajuda fabricantes de lasers e hardware a testar e validar componentes laser com precisão.
• Pintura com Luzes LED: Expande as possibilidades criativas ao incorporar LEDs para pintura com luz juntamente com a gravação a laser.

2. Posso usá-lo para escrever em tecido?

Claro! O UUNA TEK® iDraw pode ser usado para escrever em tecido. No entanto, há algumas considerações importantes a ter em conta. É essencial garantir que o tecido esteja esticado durante o processo. Além disso, é crucial escolher marcadores que deslizem suavemente sem agarrar no tecido. Com atenção cuidadosa e alguma experimentação, deverá conseguir resultados satisfatórios ao usar o UUNA TEK® iDraw para escrever em tecido.

3. O UUNA TEK® iDraw pode ser usado para caligrafia?

Sim, mas a caligrafia envolve formas de letras esculpidas individualmente e frequentemente movimentos intricados da caneta, o que pode ultrapassar as capacidades do UUNA TEK® iDraw. No entanto, vale a pena notar que o UUNA TEK® iDraw ainda pode ser útil em certas tarefas caligráficas.

Embora o UUNA TEK® iDraw possa não replicar as complexidades subtis da caligrafia tradicional, alguns calígrafos optam por usá-lo para tarefas mais simples, como escrever um grande número de cartões de lugar. Este uso não só poupa o desgaste dos pulsos, como também pode representar poupanças de custo. É importante reconhecer que o UUNA TEK® iDraw pode servir como uma ferramenta prática para trabalhos caligráficos mais básicos, oferecendo uma abordagem alternativa para certas aplicações dentro da disciplina.

4. Pode ser usado para cortar?

Sim, o UUNA TEK® iDraw pode ser utilizado para tarefas de corte se estiver equipado com a cabeça de corte apropriada. A cabeça de corte é especialmente desenhada com um mecanismo de mola para fornecer a força extra descendente necessária. Esta funcionalidade aumenta a capacidade do UUNA TEK® iDraw para cortar materiais, expandindo a sua funcionalidade para além do desenho e escrita. Se possuir o acessório da cabeça de corte, pode usar eficazmente o UUNA TEK® iDraw para aplicações de corte.

5. Funciona com fontes internacionais?

O UUNA TEK® iDraw pode funcionar perfeitamente com qualquer fonte disponível no seu computador, incluindo fontes internacionais. No entanto, é importante notar que, ao plotar texto, é necessário converter o texto em caminhos antes de iniciar o processo de plotagem. Isto garante uma reprodução precisa e exata das fontes escolhidas durante a operação do UUNA TEK® iDraw.

6. Existe suporte para mala direta?

Certamente! Oferecemos uma aplicação de software especializada chamada UUNA TEK® iDraw 2.0 Merge, concebida explicitamente para a funcionalidade de mala direta no UUNA TEK® iDraw.

Uma vez configurado, o UUNA TEK® iDraw 2.0 Merge pode automaticamente:

• Preencher um modelo com dados provenientes de um ficheiro CSV.
• Renderizar o texto em fontes baseadas em traços que imitam escrita manual.
• Introduzir variações intencionais para evitar que o texto alinhe perfeitamente em linhas retas.
• Plotar o documento.

Além disso, o UUNA TEK® iDraw 2.0 Merge tem a capacidade de fundir e plotar páginas subsequentes com um simples clique ou após um atraso de tempo especificado. Importa referir que o UUNA TEK® iDraw 2.0 Merge é fornecido aos proprietários do UUNA TEK® iDraw sem custo adicional, aumentando a funcionalidade do UUNA TEK® iDraw para aplicações de mala direta.

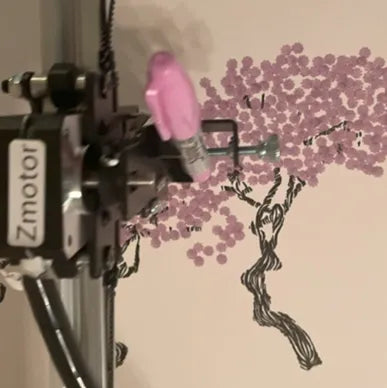

7. Pode ser montado numa parede?

Embora o UUNA TEK® iDraw seja concebido para funcionar em superfícies planas, e a orientação vertical não seja oficialmente testada, muitos utilizadores do UUNA TEK® iDraw conseguiram montar os seus dispositivos em paredes sem encontrar problemas significativos.

Uma consideração é o suporte da caneta do UUNA TEK® iDraw, que normalmente depende da gravidade para baixar a caneta sobre a superfície de escrita. Quando montado numa parede, é necessário um método alternativo, como um elástico, para facilitar o abaixamento da caneta. Embora não seja o uso convencional, a montagem na parede foi conseguida por utilizadores engenhosos do UUNA TEK® iDraw, proporcionando flexibilidade na colocação do dispositivo.

1. Que tipos de suporte estão disponíveis?
Email: support@idrawpenplotter.com, uunatek@gmail.com
Comunidade Online: https://www.facebook.com/groups/idrawpenplotter
Reunião online com o nosso engenheiro via Zoom ou aplicação Teamviewer

2. Quanto tempo pode o UUNA TEK® iDraw funcionar?
O UUNA TEK® iDraw não tem limite de ciclo de trabalho. Pode funcionar continuamente, permitindo que o utilize por períodos prolongados sem quaisquer restrições de tempo impostas. Quer precise dele para uma tarefa curta ou para uma operação durante todo o dia, o UUNA TEK® iDraw foi concebido para acomodar um uso prolongado sem limitações.

3. Que peças podem desgastar-se?
O UUNA TEK® iDraw foi projetado para durabilidade e facilidade de manutenção. Embora o desgaste seja mínimo, no caso improvável de necessidade de substituição, componentes como a correia de transmissão, rodas de rolo, rolamentos e motores passo a passo podem ser todos substituídos. Além disso, estas peças de substituição estão facilmente disponíveis para os utilizadores que possam precisar delas, garantindo que o UUNA TEK® iDraw possa ser mantido durante um longo período de serviço.
4. É necessário o Inkscape?
Não, o Inkscape não é um requisito obrigatório. Embora o UUNA TEK® iDraw seja normalmente controlado através de um conjunto de extensões para o Inkscape, existem métodos alternativos de plotagem usando a interface de linha de comandos (CLI), Python ou comandos GRBL.

Vários utilizadores do UUNA TEK® iDraw optam por realizar o seu trabalho de design em programas diferentes e utilizam o Inkscape principalmente como o seu ecrã de "configuração de página" para plotagem. Esta flexibilidade permite aos utilizadores integrar o UUNA TEK® iDraw em vários fluxos de trabalho e processos de design para além do Inkscape.

1. Onde são fabricadas as máquinas UUNA TEK® iDraw?

As máquinas UUNA TEK® iDraw são concebidas, fabricadas e testadas diretamente nas instalações da UUNA TEK em Shenzhen, China.

2. Posso obter uma demonstração?

Atualmente não temos loja física para demonstrar as máquinas, mas podemos testar o seu ficheiro e gravar um vídeo para que possa confirmar antes de fazer a encomenda.

3. Como funciona mecanicamente a UUNA TEK® iDraw?

A UUNA TEK® iDraw opera mecanicamente através dos seguintes componentes:

Motores de Passo de Precisão: A UUNA TEK® iDraw está equipada com dois motores de passo de precisão localizados na sua base. Trabalhando em conjunto, acionam uma correia em loop único, facilitando o movimento do carro no plano XY.

Estágios Lineares de Alto Desempenho: Os estágios lineares possuem rodas desenhadas à medida que rolam suavemente sobre extrusões de alumínio especialmente fabricadas. Estas extrusões são meticulosamente concebidas para um equilíbrio entre alta rigidez e baixo peso.

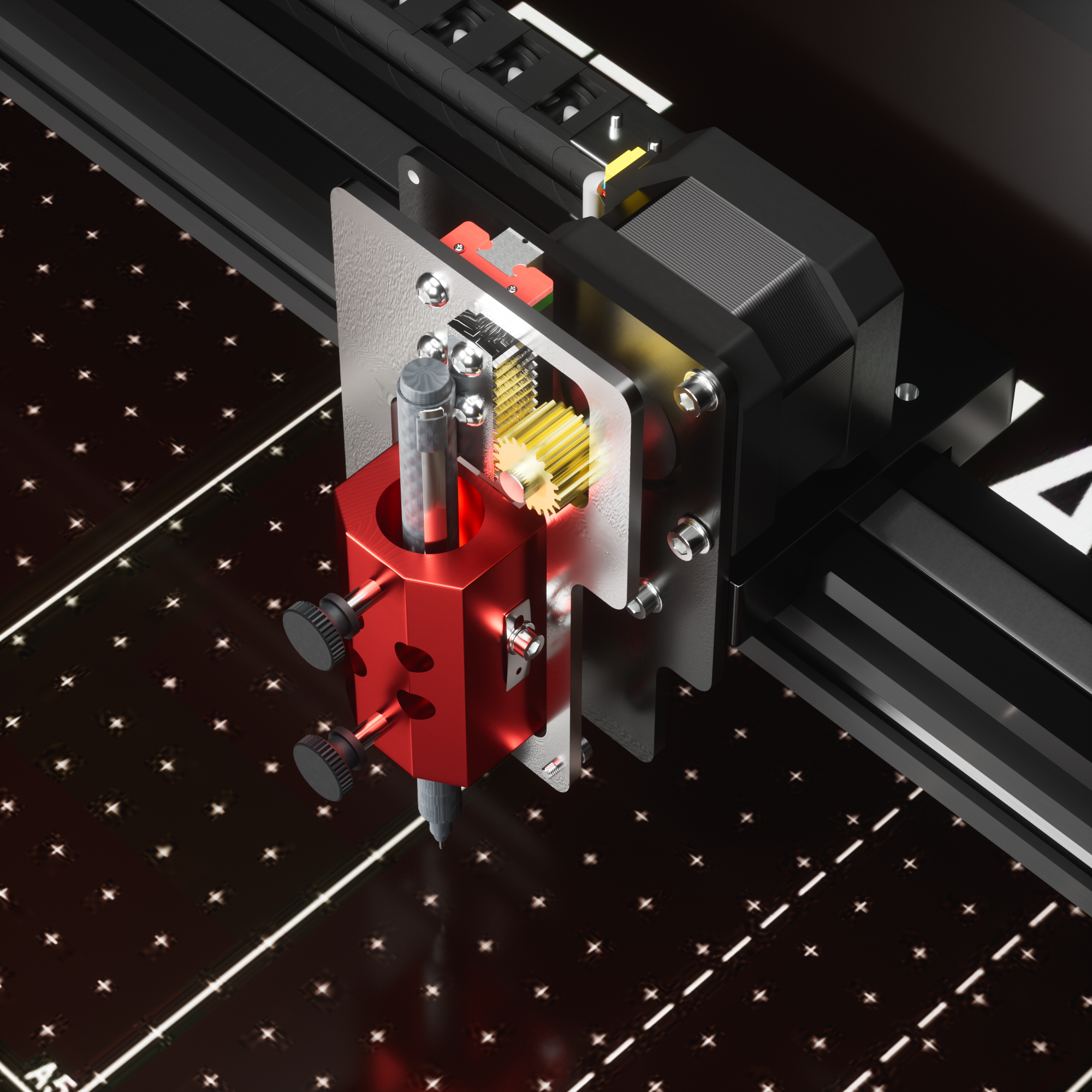

Mecanismo de Elevação da Caneta: O estágio de elevação da caneta utiliza um mecanismo separado composto por um terceiro motor menor. Este motor, em conjunto com um estágio linear de baixa fricção e alta precisão, é responsável por levantar a caneta da página. Uma mola adicional dentro do suporte da caneta contribui para fornecer força extra para baixo.

Esta combinação de componentes assegura um movimento preciso e controlado tanto no plano XY como nos estágios de elevação da caneta, permitindo que a UUNA TEK® iDraw realize traçados e desenhos exatos e detalhados.

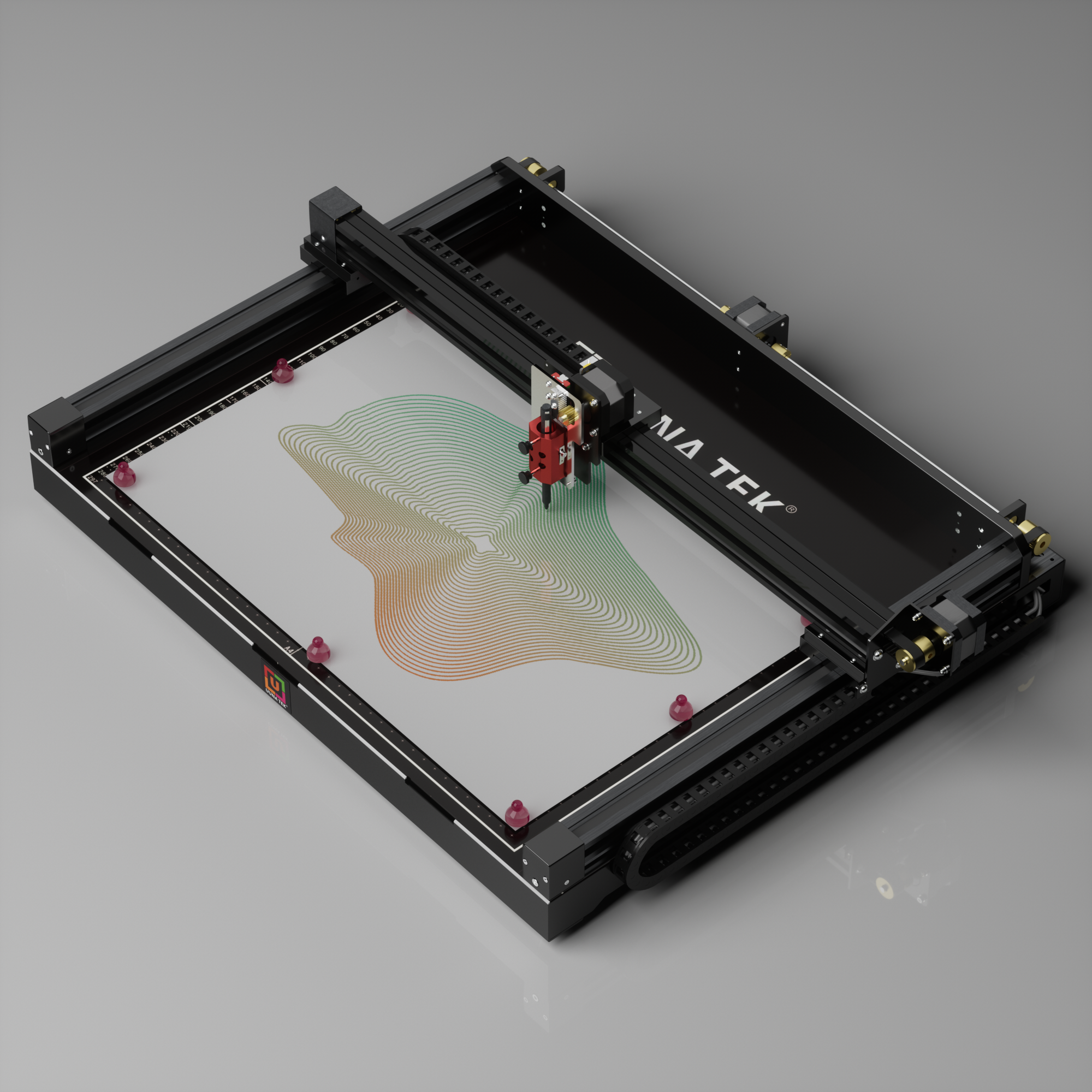

4. Existem outros tamanhos disponíveis?

Para além dos populares modelos UUNA TEK® iDraw mencionados acima, fabricamos também alguns outros tamanhos padrão, bem como máquinas UUNA TEK® iDraw personalizadas em tamanho e configuração, como A0/A1/A2 ou maiores que A0 ou menores que A4. Envie-nos um email para obter mais informações através de uunatek@gmail.com.

5. Oferecem serviço de escrita robótica?

Não, não fornecemos serviços de escrita robótica nem de impressão. O nosso foco é desenvolver e fornecer a UUNA TEK® iDraw como um plotter de caneta versátil, e não oferecemos serviços externos de escrita robótica ou impressão.

6. A minha pergunta não está nesta lista!

Por favor, contacte-nos e pergunte, estamos aqui para ajudar: https://uunatek.com/pages/contact
