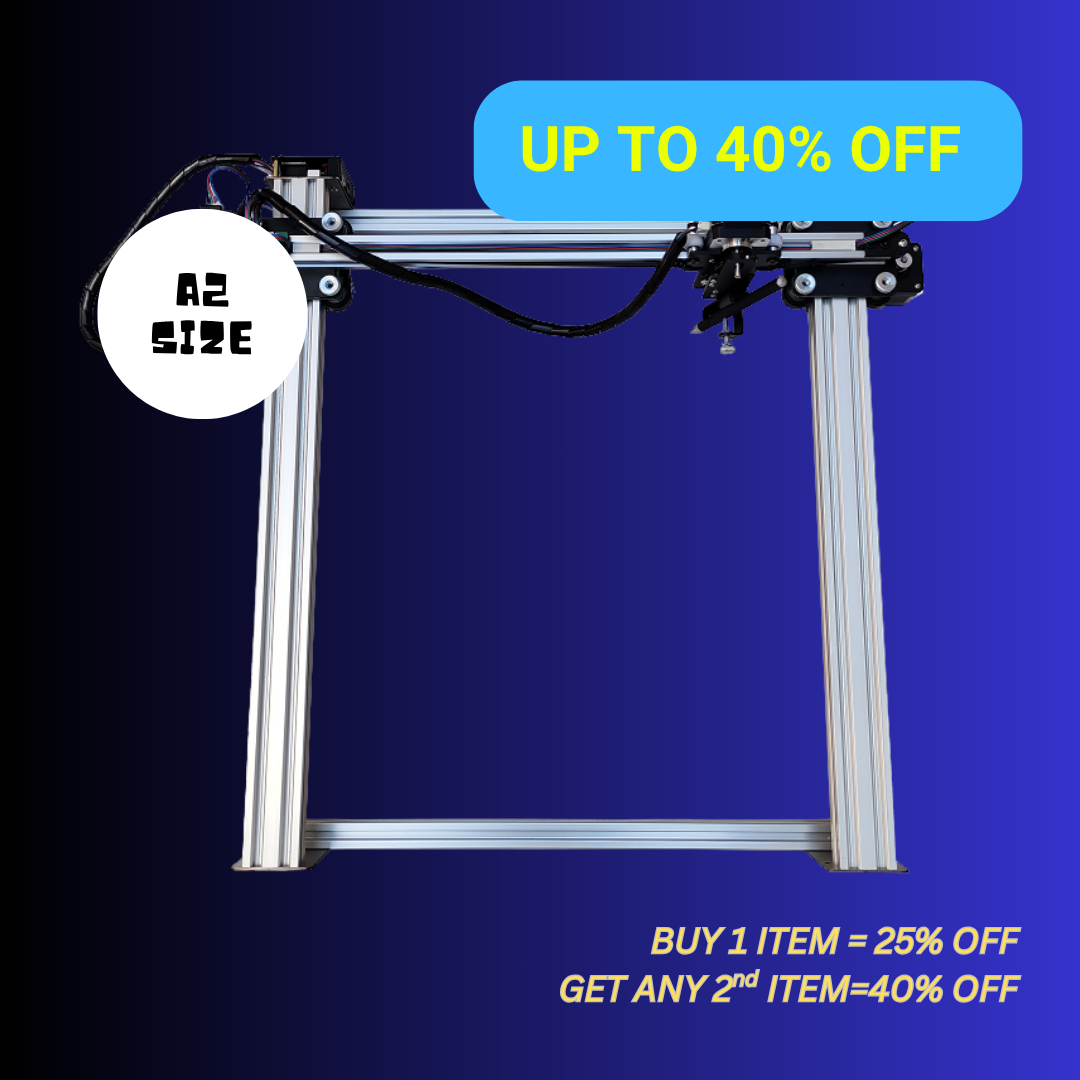

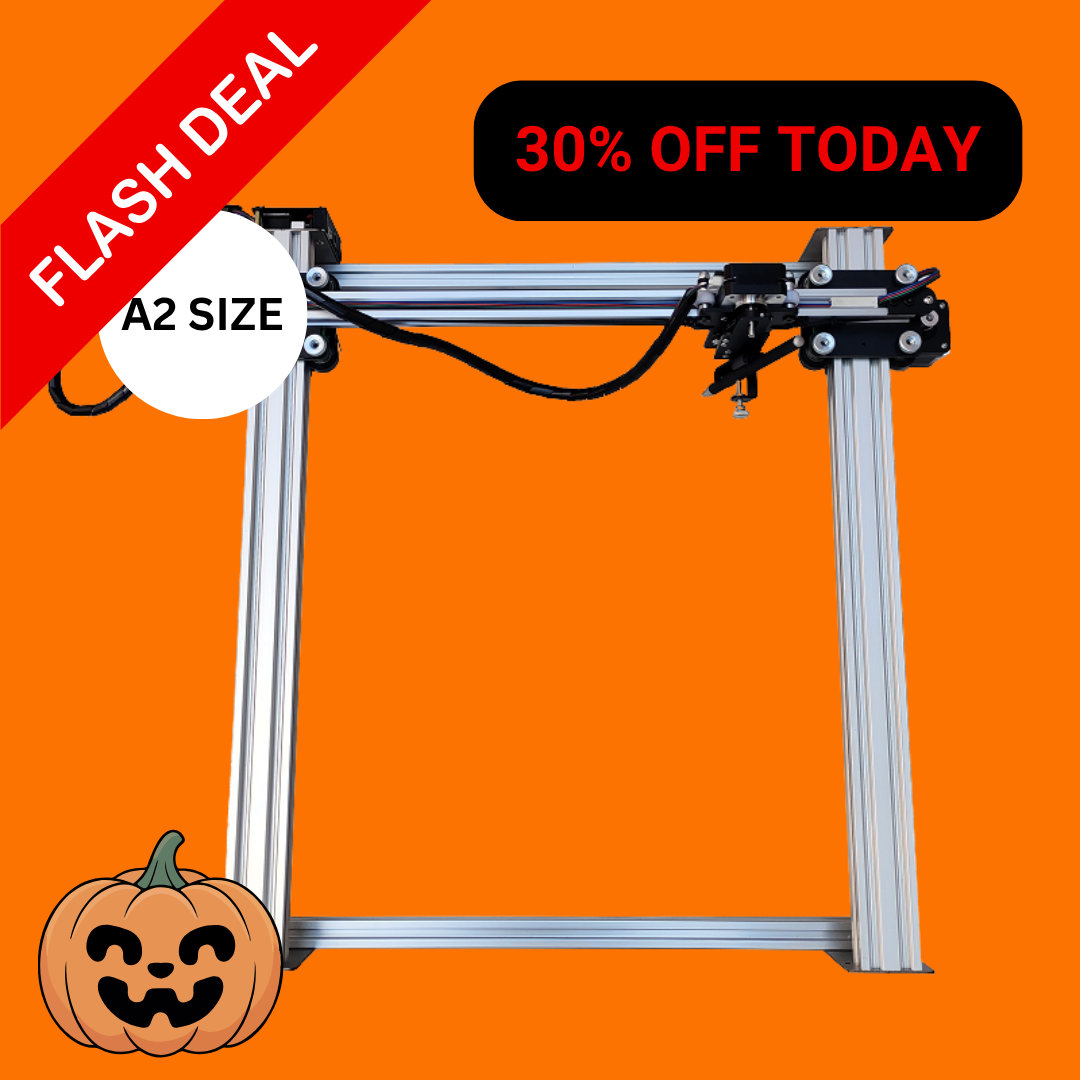

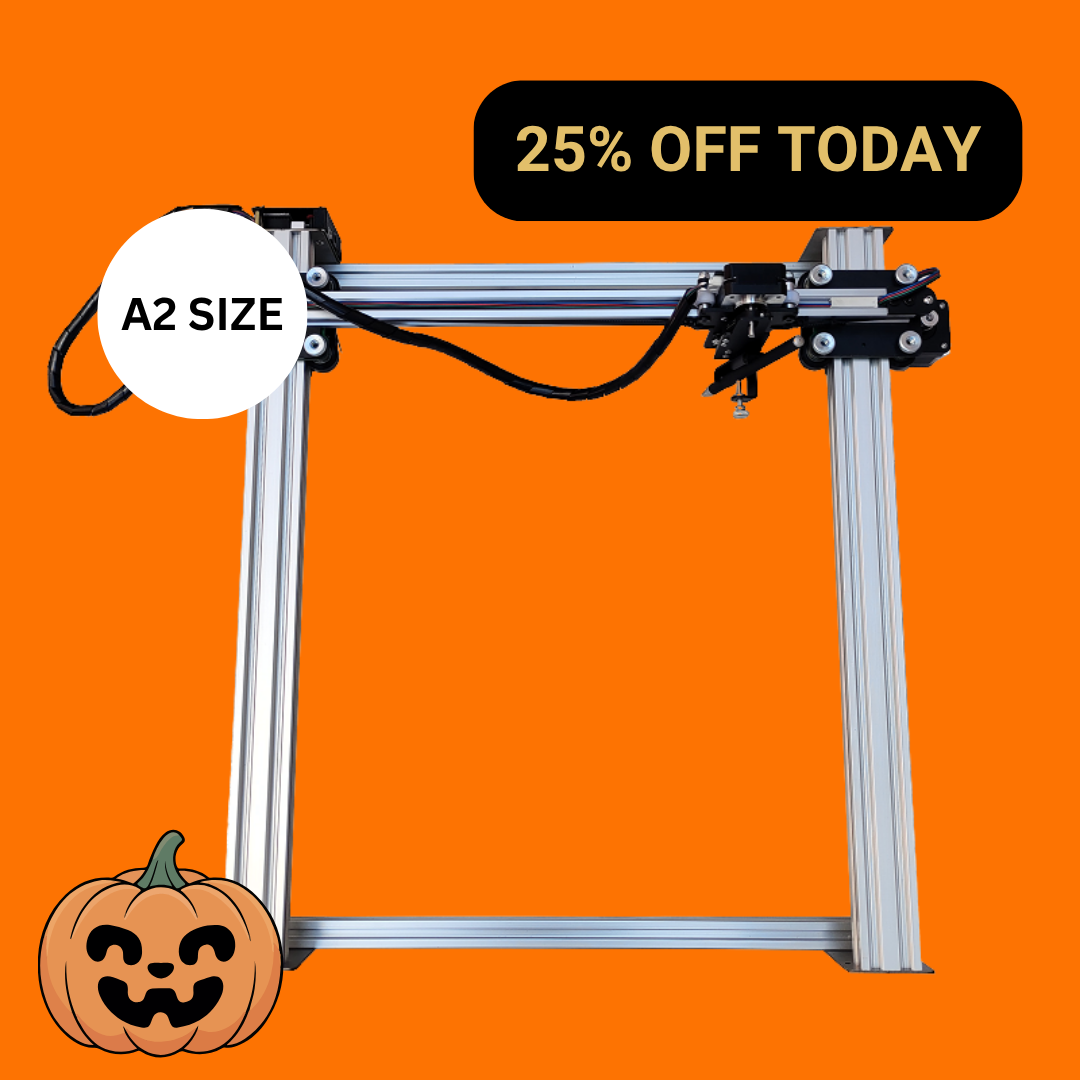

Robô de desenho com plotter de caneta iDraw H A2, máquina de desenho com plotter de caneta, desenha em formatos superiores a A2
Robô de desenho com plotter de caneta iDraw H A2, máquina de desenho com plotter de caneta, desenha em formatos superiores a A2
Partilhar
Não foi possível carregar a disponibilidade para recolha
Apresentamos o iDraw H A2 Pen Plotter Drawing Robot Pen Plotter Drawing Machine Writing Machine Signature Machine| UUNA TEK, a solução definitiva para a criação de obras de arte em maior escala e projetos de design. Esta máquina especializada foi concebida para tarefas como arte generativa, design de trajes étnicos, marcação de couro para bagagem, desenho de linhas auxiliares para produtos mecânicos e prensagem de linhas de dobragem em trabalhos artesanais, entre outras.
Tenha em atenção que esta versão não inclui placa de base. Obrigado
O que é o iDraw H A2 Pen Plotter?

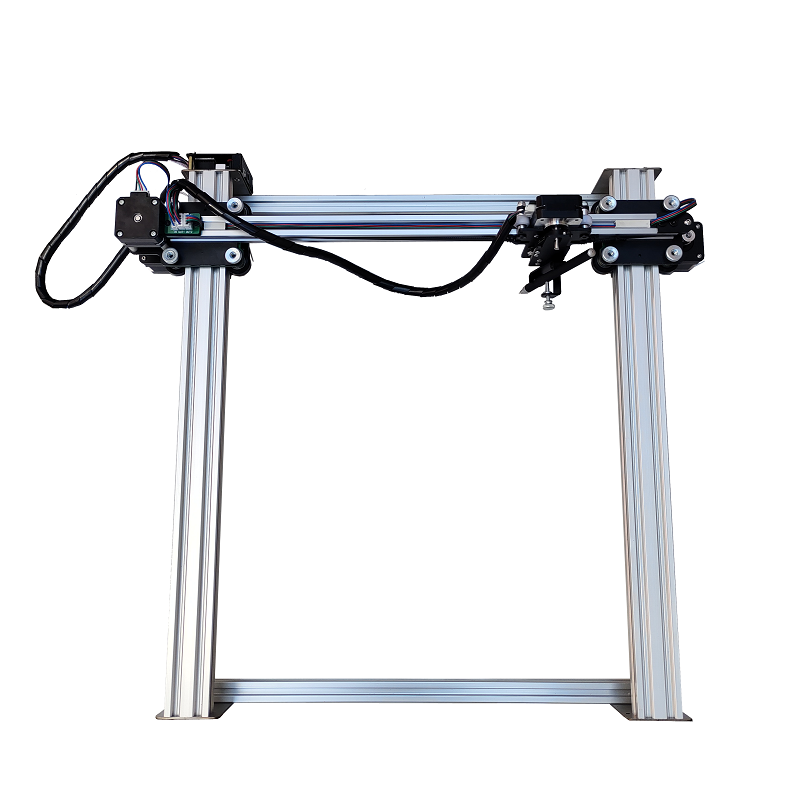

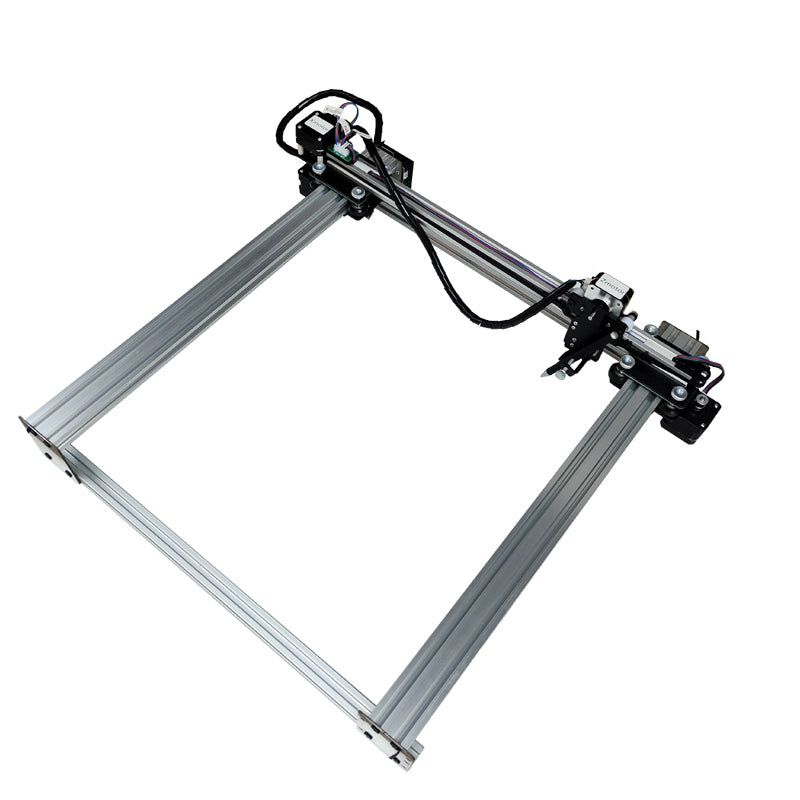

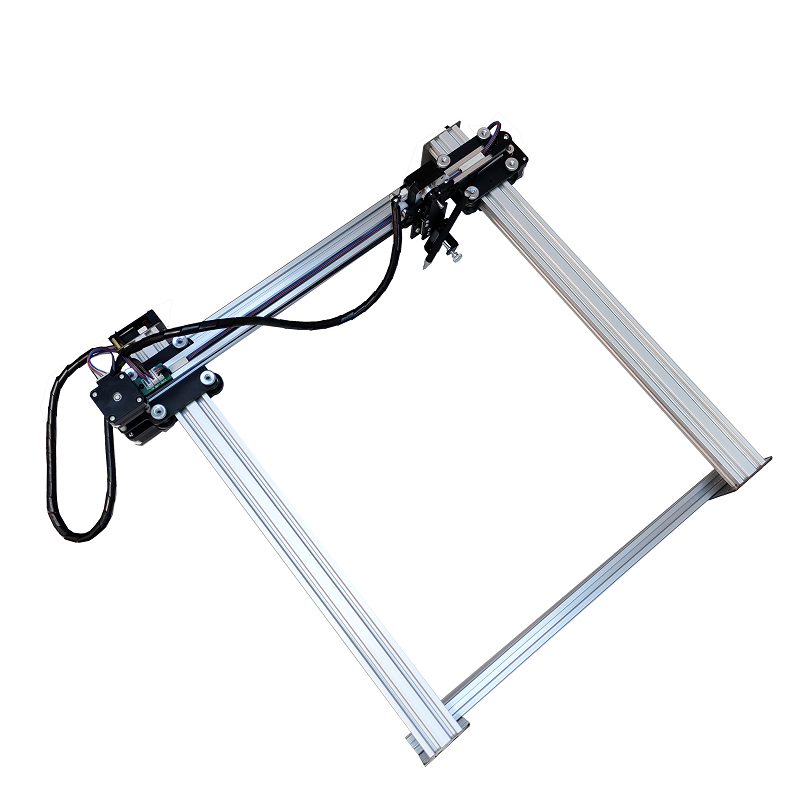

O iDraw H A2 é um plotter de caneta robótico de alta precisão capaz de trabalhar com obras de arte e projetos de design de dimensões superiores ao formato A2. Combina precisão mecânica, software personalizável e opções flexíveis de montagem para proporcionar desenhos, caligrafia e gravação a laser de qualidade profissional.
Ao contrário dos plotters convencionais, suporta vários materiais e foi concebido para aplicações artísticas e industriais, sendo adequado para:
- Artistas que criam caligrafia detalhada ou arte generativa
- Designers que trabalham em protótipos, linhas mecânicas ou padrões
- Educadores que ensinam desenho técnico e caligrafia
- Artesãos que utilizam couro, madeira e papel em projetos personalizados
Procura um plotter de caneta de grande formato e alta precisão?
O plotter de caneta iDraw H A2 da UUNA TEK foi concebido para criadores, designers e educadores que precisam de precisão, versatilidade e fiabilidade no desenho, na escrita à mão e na gravação a laser. Ideal para arte generativa, caligrafia, desenho técnico, trabalhos manuais e marcação de couro, este robô de desenho transforma ideias em resultados visuais de grande escala.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Principais funcionalidades
-
Compatibilidade universal com G-Code: precisão plug-and-play
Para a maioria dos designers, calígrafos e proprietários de empresas, precisa de um sistema que funcione perfeitamente com as ferramentas que já conhece. A nossa linha de produtos standard oferece compatibilidade total com G-code de código aberto, o que significa que pode importar vetores diretamente do Inkscape (com as nossas extensões proprietárias), LightBurn ou Adobe Illustrator, gerar o percurso da ferramenta e começar a traçar de imediato. Não é necessário programar - apenas automação manuscrita industrializada pura.
-
Escrita em massa sem esforço com a funcionalidade de impressão em série e suporte para tipos de letra Hershey
Todos os plotters de caneta UUNA TEK iDraw suportam a funcionalidade de impressão em série por e-mail para escrever em massa cartas, envelopes, cartões e convites. Utilize as fontes Hershey para obter uma caligrafia semelhante à humana.
-

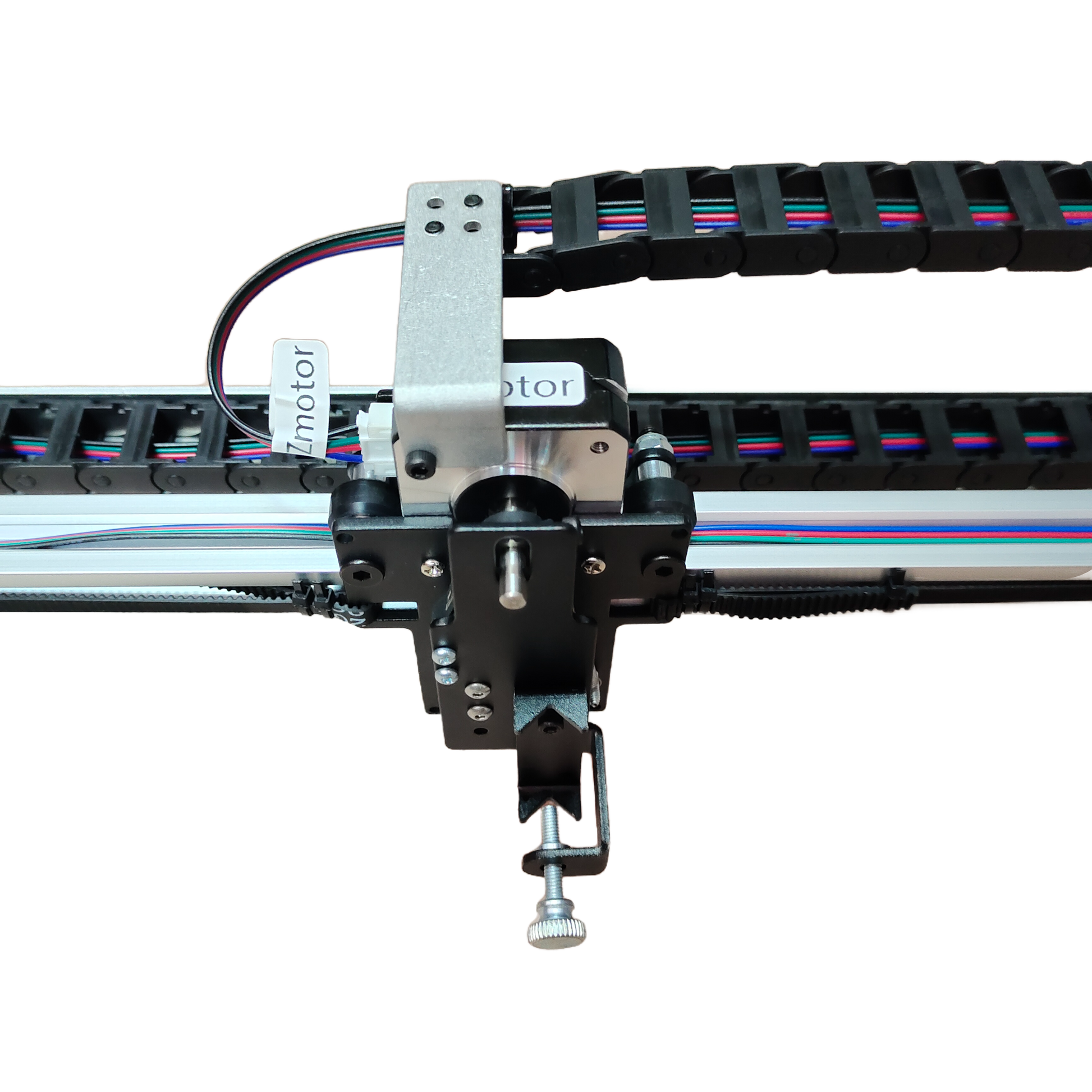

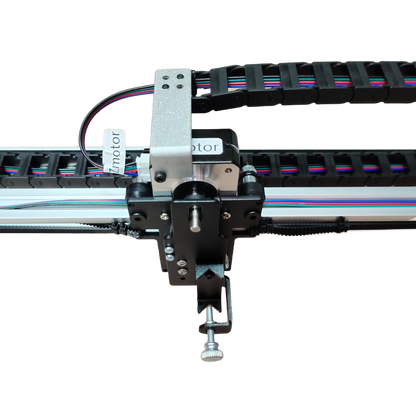

Tecnologia de correntes porta-cabos
Desfrute de um desenho fluido mesmo a altas velocidades, graças ao inovador mecanismo de corrente de arrasto. Isto garante um funcionamento suave e resultados precisos em cada traço.
-
Capacidade de montagem vertical
Concebido para ser versátil, o iDraw H pode ser facilmente montado na vertical, permitindo criar obras de arte de grande escala com facilidade e precisão.
-
Opções de tamanho Supreme:
Escolha entre os tamanhos A2, A1 ou A0, com espaço suficiente para dar vida às suas ideias mais grandiosas. A versão A2 mede 16.5 x 23.4 polegadas, proporcionando uma tela compacta, mas versátil, para a sua criatividade.
-
Potentes motores passo a passo
Equipado com 4* motores passo a passo 42 (mais para os tamanhos A1/A0), garantindo um desempenho robusto mesmo com desenhos maiores.
-
Velocidade incomparável
Com uma velocidade de escrita de 0-12 000MM/MIN, a UUNA TEK H Version executa rapidamente os seus projetos criativos, mantendo a mesma precisão que define a nossa marca.
-
Suporte abrangente de software
Compatível com Windows 7/8/10/11 ou superior (Inkscape), Mac OS (Inkscape para escrita e desenho, Lightburn para gravação a laser) e Linux, garantindo que tem as ferramentas certas à sua disposição.
-
Concebido para a precisão
Com uma precisão mecânica de Y:0.01 mm e X:0.01 mm, a UUNA TEK H Version é a personificação da perfeição.
-
Conectividade fácil de utilizar
Ligue-se facilmente através de USB ou Bluetooth, tornando-o versátil e acessível a todos.
-
Materiais de armação de classe mundial
Fabricado com uma combinação de perfil de alumínio e chapa de aço, garantindo durabilidade e longevidade.
-
Potência adaptável
Funcionando numa ampla gama de voltagens (110V-220V), está pronto para entrar em ação onde quer que esteja.
-
Opções versáteis de laser
Selecione cabeças laser de 500 mW a 15 W para gravar madeira, plásticos, couro e papel.
Conteúdo recolhível
Notificação
UUNA TEK® H A0/A1/A2 são derivados do plotter de caneta UUNA TEK® H A3 sem base, especialmente redesenhados para uma área de desenho maior.
Mesmo com o carro melhorado, estes modelos maiores geralmente precisam de ser utilizados a velocidades mais baixas do que um UUNA TEK® H A3 normal, para obter a mesma qualidade.
Para reduzir os custos de envio e o risco de danos, estes modelos são enviados parcialmente desmontados, diretamente do nosso fabricante na China. Devido aos elevados custos de envio, não aceitamos devoluções nem reembolsos, mas podemos fornecer gratuitamente peças de substituição para quaisquer componentes defeituosos e garantir que o equipamento fica a funcionar. Só podemos fornecer um reembolso total em caso de problemas de qualidade e se não conseguirmos apresentar uma solução.
Os direitos de importação devem ser cobrados pela sua alfândega
São realmente muito grandes.
Estas unidades são fabricadas por encomenda, em produção limitada, o que demora pelo menos um mês a produzir e pelo menos 5-10 dias úteis para o envio. Envie-nos um e-mail através de uunatek@gmail.com para confirmar todos os detalhes depois de efetuar a encomenda.
Tenha em atenção que, quanto maior for a máquina, maior será o desvio. A máquina A2-A0 apresenta um desvio de cerca de 0,1-0,2 mm no eixo X e de cerca de 0,2-0,3 mm no eixo Y. É possível que o transportador de correia ou outras peças se soltem durante o transporte devido ao transporte transfronteiriço de longa distância. Nesse caso, poderá ser necessário ajustar remotamente a máquina depois de a receber, através da nossa reunião online aqui: https://calendly.com/uunatek/iauto-support, ou assistir às instruções em vídeo no nosso YouTube aqui: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Ao mesmo tempo, se as definições do software permitirem movimentos para a frente e para trás, o desvio aumentará.
Neste caso, recomendamos:
1. Tente escrever a uma velocidade mais baixa e utilize a velocidade de desenho predefinida recomendada de 2000mm/min
2. Não ative a função de otimização automática, que permite movimentos para a frente e para trás, para reduzir o desvio
3. Tente utilizar o eixo X como eixo central da imagem
4. Utilize uma caneta de secagem rápida
5. Tente utilizar papel de desenho e fixe o papel
6. A obra não deve ser demasiado complexa. Se for realmente complexa, recomenda-se desenhá-la em várias partes
Especificação
【Desempenho e precisão】
• Área de trabalho (desenho): 16.5" × 23.4" (420 × 594 mm) — compatível com A2 completo e ANSI C
• Velocidade máxima de escrita: 0 – 472.44 in/min (0 – 12 000 mm/min)
• Precisão mecânica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)

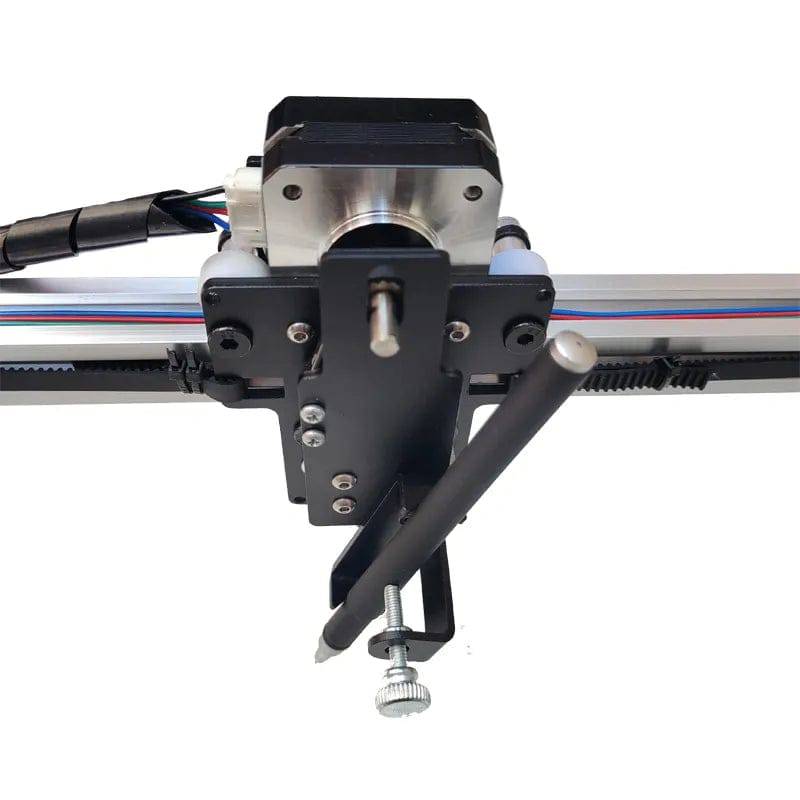

• Deslocação vertical da caneta (eixo Z): 0.39" (10 mm)
【Capacidade de ferramentas e hardware】
• Diâmetro de caneta compatível: até 0.63" (16 mm)

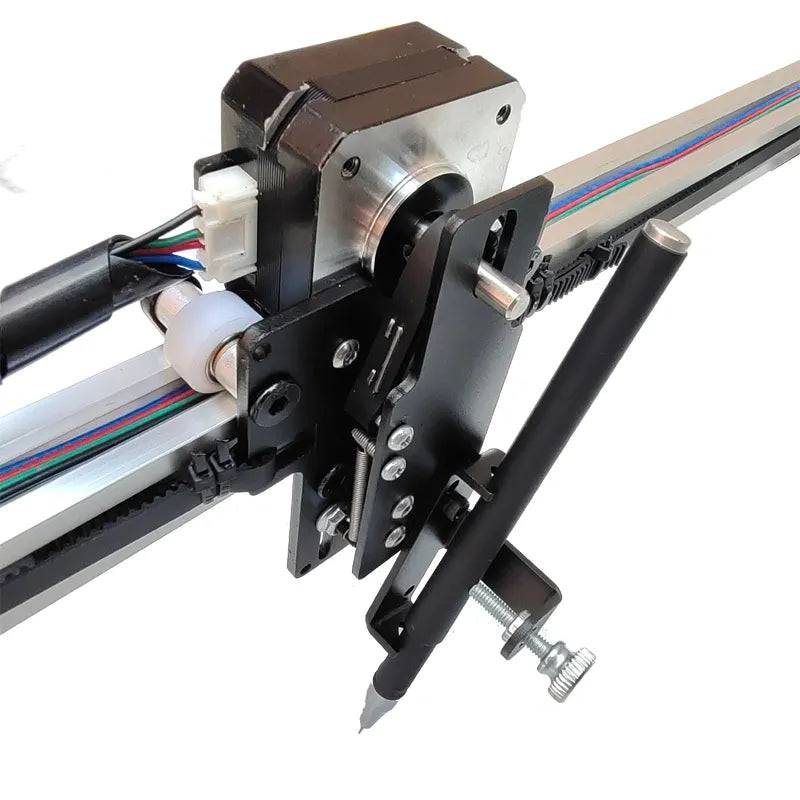

• Ângulo ajustável da caneta: 70° – 90° (compatível com pincéis inclinados e canetas de caligrafia)

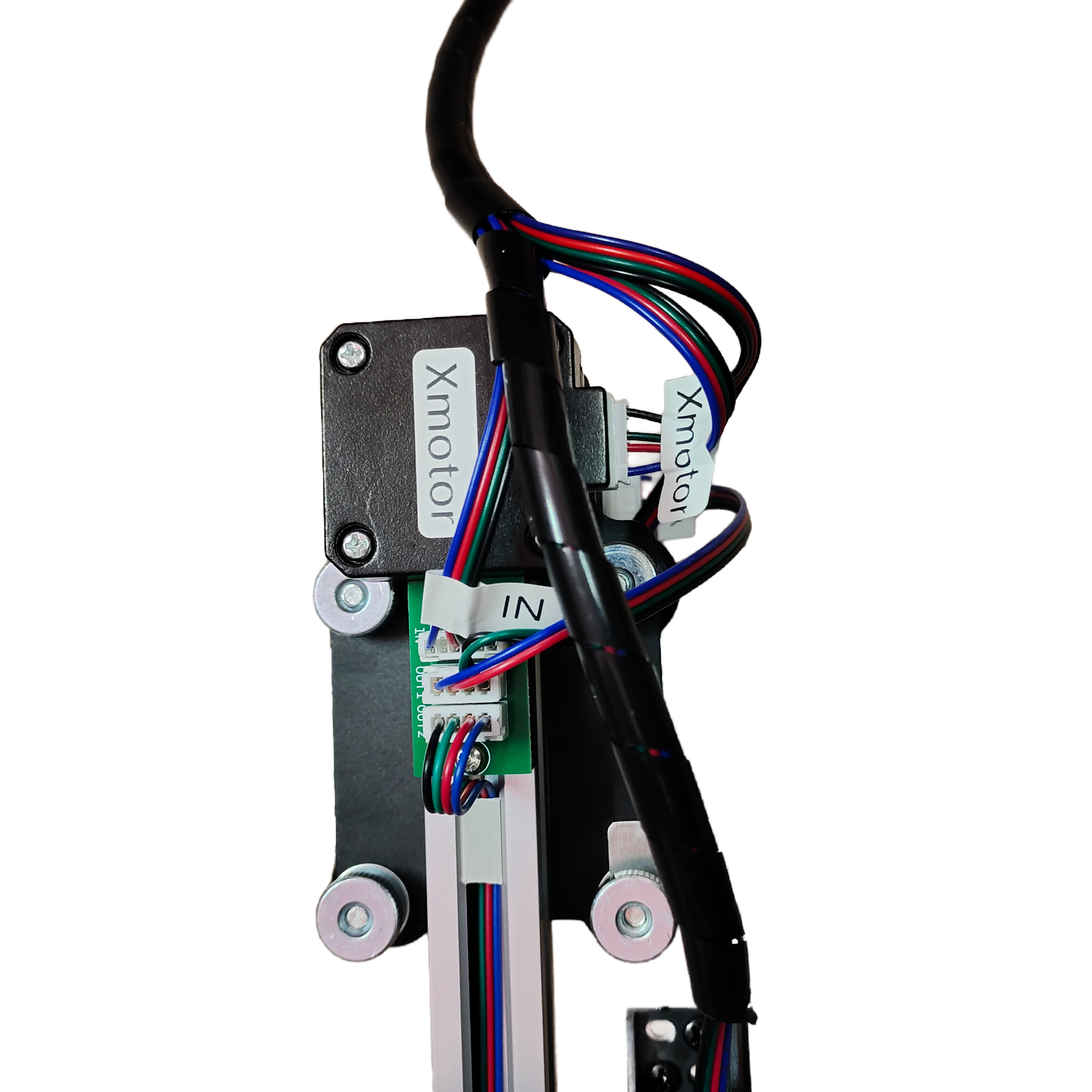

• Motores: 4 * motores passo a passo NEMA 17 (42) de elevado binário (configuração de acionamento duplo / estabilidade melhorada)
• Interruptores de limite: integrados (eixos X/Y)
• Materiais da estrutura: perfil de alumínio industrial + placa de aço reforçada
【Características físicas e dimensões】
• Dimensões do produto (A2): 27.8" × 27.4" × 6.1" (706 × 696 × 155 mm)
• Dimensões da embalagem (A2): 29.0" × 7.0" × 7.0" (737 × 178 × 178 mm)
• Peso líquido: 9.0 lbs (4.1 kg)
• Peso de envio: 10.0 lbs (4.5 kg)
【Eletrónica e conectividade】

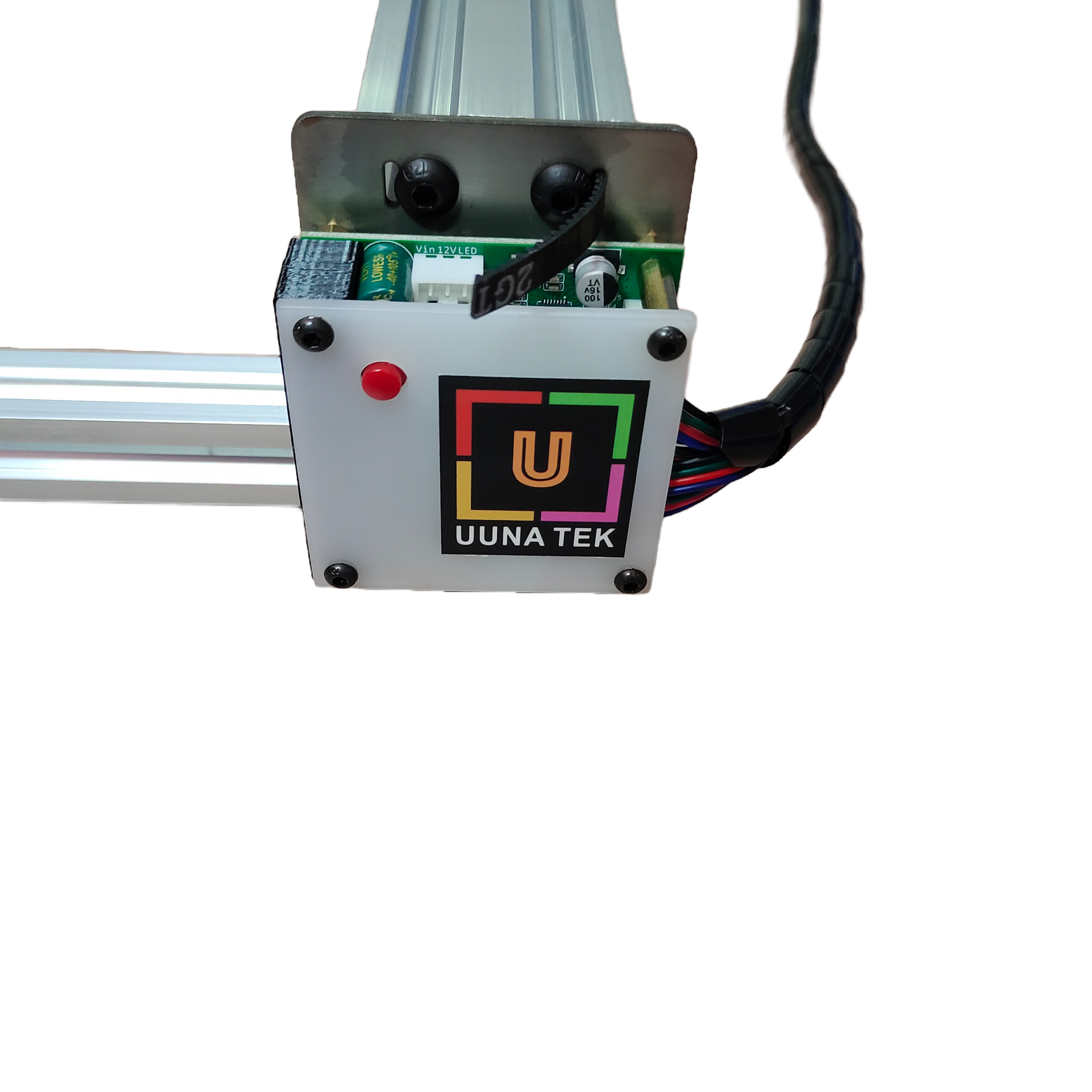

• Placa-mãe: DrawCore V2.0
• Conectividade: USB, Bluetooth
• Tensão de entrada: 110V - 220V CA (compatível a nível mundial)
• Saída do adaptador de corrente: 12V / 1A
• Temperatura de funcionamento: -4°F – 122°F (-20°C – 50°C)
【Software e controlo】
• Firmware: compatível com GRBL
• Software de controlo / extensões: extensão de controlo UUNA TEK® 2.0
• Sistemas operativos compatíveis: Windows 7/8/10/11+, macOS, Linux
• Software compatível: Inkscape (escrita/desenho), LightBurn (gravação a laser)
• Formatos de ficheiro compatíveis: SVG, JPG, JPEG, PNG, BMP, G-code, etc.
Lista de embalagem
1 X Plotter de caneta UUNA TEK iDraw H A2/A1/A0
1 X Kits de ferramentas
1 X Guia de início rápido
1 X Cartão de agradecimento
Software
Transfira o software Inkscape e os ficheiros extensos aqui>>>.
Pode encontrar o software para Windows, Mac e Linux, bem como o guia de montagem do hardware e os detalhes de instalação do software.
Para quem precisa de funções avançadas:
1. Para quem precisa da função de guardar o ficheiro de plotter, transfira esta versão>>>
2. Para quem precisa da função de impressão em série por e-mail,
Windows: transfira esta versão>>>
Mac ou Linux, transfira esta versão>>>
3. Para quem precisa da função de laser, transfira esta versão>>>
4. E se eu tiver alguns conhecimentos básicos de programação e quiser ajustar os parâmetros originais para eliminar a limitação de velocidade? Transfira esta versão>>>
Tutoriais
Para o UUNA TEK® 1.0 Pen Plotter, consulte os tutoriais em vídeo aqui>>>
Para o UUNA TEK® 2.0 Pen Plotter, consulte os tutoriais em vídeo aqui>>>
Para o UUNA TEK® H Pen Plotter, consulte os tutoriais em vídeo aqui>>>
Para o software, consulte o vídeo aqui>>>
Para a função de laser, consulte os tutoriais em vídeo aqui>>>
Políticas
Política de envio: Todas as encomendas serão processadas no prazo de 48 horas úteis. Todas as encomendas serão enviadas pela DHL/UPS/USPS a partir dos nossos armazéns na China ou do armazém da Amazon; a entrega no seu destino demorará 5-7 dias úteis. Podem ocorrer atrasos durante as épocas de promoções. Consulte a política completa aqui>>>
Política de devolução: Oferecemos uma garantia de 1 ano para todos os produtos. A devolução e o reembolso gratuitos só serão disponibilizados em caso de problemas de qualidade ou danos ocorridos durante a entrega. Contacte-nos através de support@uunatek.com antes de efetuar a devolução. Consulte a política completa aqui>>>
iDraw H A2 vs A1 vs A0 – Choosing the Right Size
| Size | Dimensions | Best Use Cases |
|---|---|---|
| A2 | 16.5 x 23.4 inches | Compact drawings, calligraphy, small-scale generative art |
| A1 | 23.4 x 33.1 inches | Medium artwork, prototypes, classroom use |
| A0 | 33.1 x 46.8 inches | Large-format designs, detailed calligraphy, large generative art projects |
Perguntas frequentes

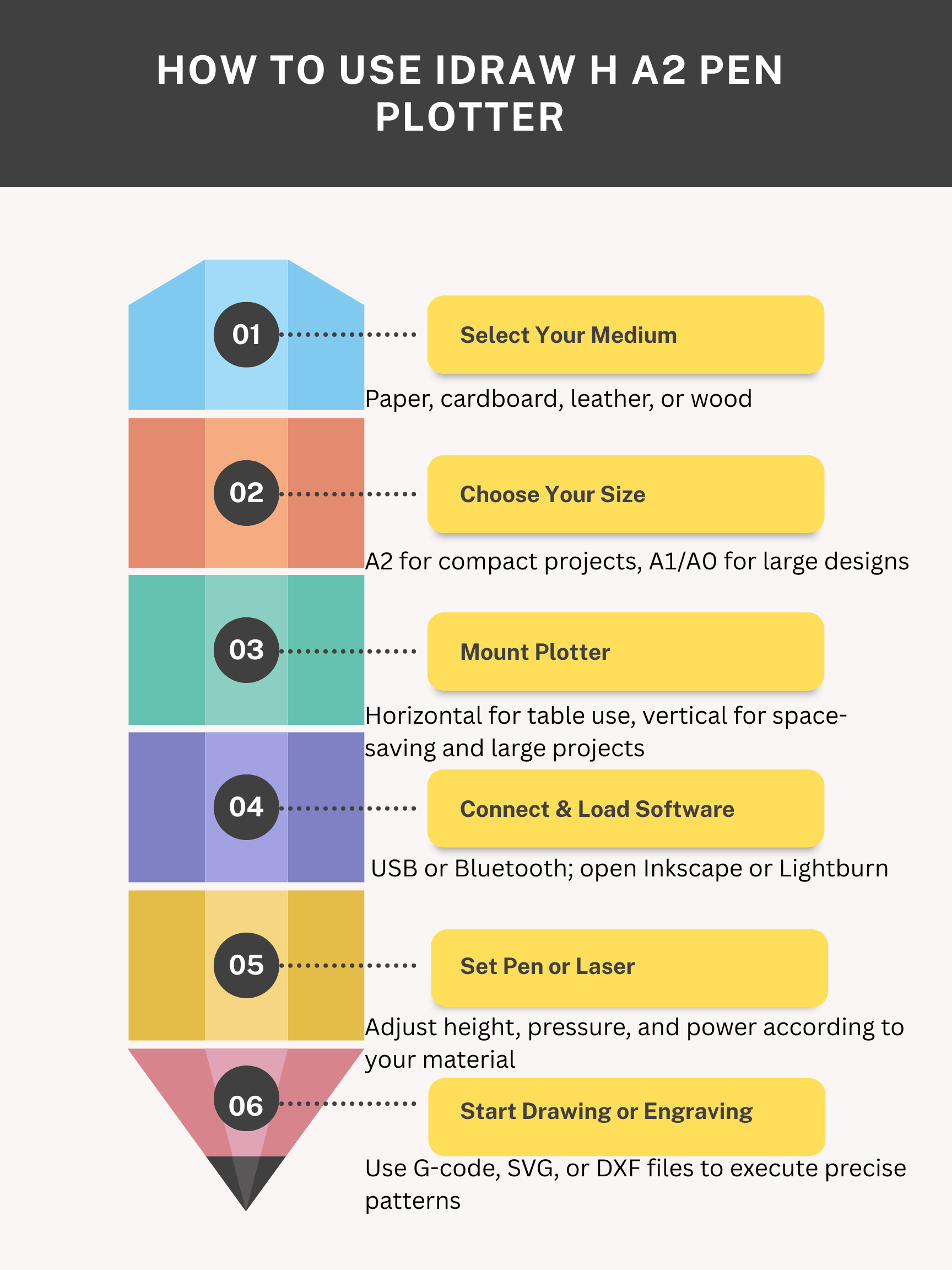

Quando e porquê utilizar a plotter de caneta iDraw H A2
O iDraw H A2 é perfeito para:
Artes generativas: Crie desenhos algorítmicos complexos com precisão perfeita.
Projetos de caligrafia: Caligrafia profissional para certificados, cartões e obras de arte.
Desenho técnico: Linhas auxiliares precisas para engenharia e protótipos.
Marcação de couro e artesanato: Grave padrões, logótipos ou dobras com laser ou caneta.
Utilização educativa: Ensine desenho técnico ou caligrafia em escolas e estúdios.
Porquê escolher o iDraw H?
Combina precisão, velocidade, versatilidade e durabilidade, tornando-o a escolha ideal para criadores que exigem qualidade profissional e flexibilidade.

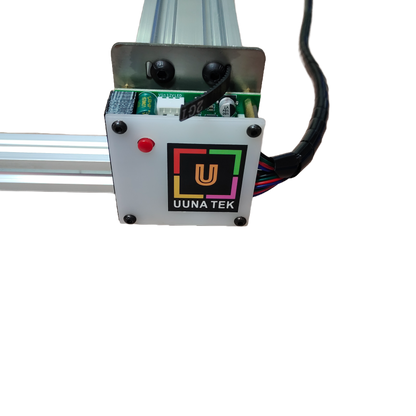

O que devo fazer se premir o botão vermelho e a máquina parar? Posso retomar o desenho?
Sim, pode retomar o seu trabalho depois de premir o botão vermelho de paragem de emergência. Depois de premido, a máquina irá pausar e aguardar novas instruções. Para continuar:
- Abra o seu software Inkscape.
- Vá ao menu Extensions.
- Encontre a secção Resume.
- Selecione Resume (From Home) ou Resume (From Where Paused), consoante queira reiniciar desde o início ou continuar exatamente a partir do ponto onde parou.
👉 Dica: Certifique-se sempre de que escolhe a opção de retoma adequada com base no progresso do seu projeto, para evitar desenhos sobrepostos ou incompletos.
Porque é que a função Casa automática não está a funcionar bem?
Eis algumas sugestões para utilizar o Auto Home.

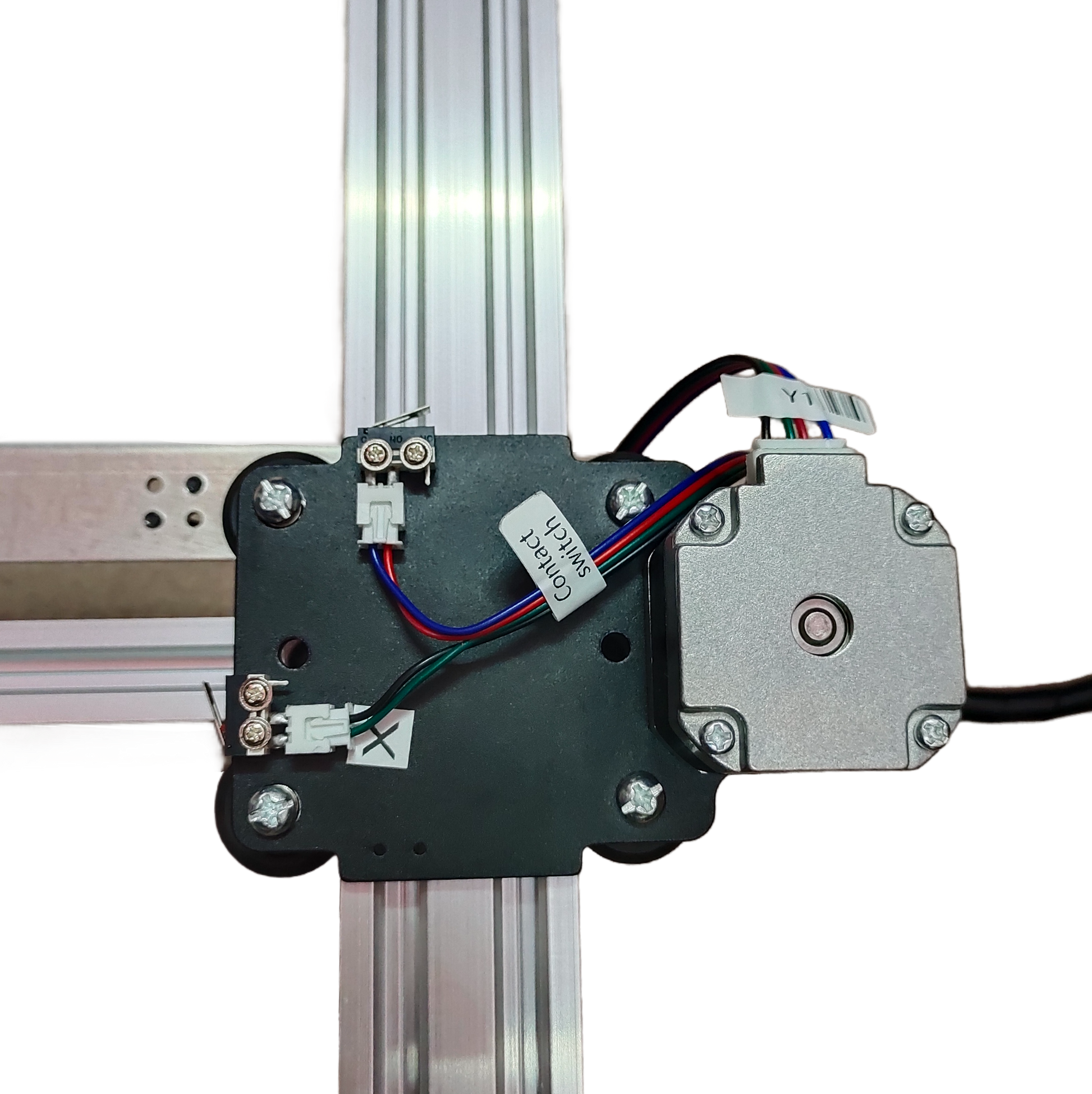

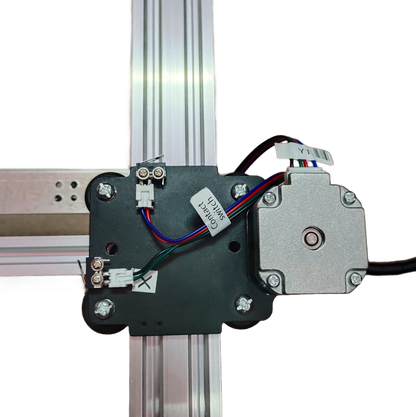

1. Verifique se os cabos dos interruptores de fim de curso estão corretamente ligados; consulte este guia:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Desloque manualmente o carro do eixo X para a esquerda, até ao limite, e verifique se este aciona o interruptor de fim de curso do eixo X.
3. Desloque manualmente o carro do eixo Y para trás, até ao limite, e verifique se este aciona o interruptor de fim de curso do eixo Y.
4. Certifique-se de que os cabos estão devidamente organizados, para não ficarem presos nos carros dos eixos XY. Consulte este guia para organizar o cabo do eixo Z:https://www.youtube.com/watch?v=LTwPYPh3rdE
O eixo Z pode ajustar a distância de trabalho?
Sim, o eixo Z pode ajustar a distância de trabalho de 0 a 10 mm.
É possível controlar o tempo de escrita?
Sim, o tempo de escrita pode ser controlado.
A máquina suporta comandos G-code?
Sim, suporta comandos G-code. O firmware da placa-mãe é compatível com GRBL.
O eixo Z consegue elevar e pressionar suavemente uma carga de cerca de 30-35 g (como uma sonda de aço maciço com Ø10 mm e 5 cm de comprimento)?
Sim, pode. A máquina suporta cargas até 200 gramas e um diâmetro máximo de 15 mm.
A estrutura é suficientemente estável para evitar vibrações ao pressionar?
Sim, a estrutura em H é suficientemente estável. A velocidade de funcionamento é ajustável.
Se for possível, de todo, alterar a definição da altura a que as canetas podem ser levantadas/baixadas?
Por predefinição, o código limita a altura do eixo Z; pode ajustar as definições seguintes, conforme mostrado nas imagens, para obter maior flexibilidade.
1.idraw_deps>idraw2_0internal>idraw.py
Ajuste a altura de 10 para a altura pretendida, como 30, em self.options.pen_pos_up e self.options.pen_pos_down.
2. idraw2_0.inx
Ajuste o valor max="10.0" para a altura pretendida em <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Altura da caneta: BAIXA, (mm):">5.0</param>
Posso utilizar o iDraw H para gravação a laser?
Sim. Suporta cabeças laser de 500mW a 15W, adequadas para madeira, couro, plásticos e papel.
Que software é compatível?
Windows, Mac (Inkscape para desenho, Lightburn para gravação) e Linux. Suporta ficheiros G-code, DXF e SVG.
O plotter de caneta requer uma placa de base?
A versão A2 é fornecida sem placa de base, permitindo uma montagem vertical ou horizontal sem esforço, e é ideal para desenhar em espaços que ultrapassam os limites de tamanho padrão.
Em que materiais posso desenhar?
Papel, cartão, couro e outros materiais planos adequados.
Qual é a precisão do iDraw H?
A precisão mecânica é de Y:0,01 mm e X:0,01 mm, garantindo elevada precisão para caligrafia e desenhos técnicos.
O eixo Z pode ser ajustado para diferentes alturas da caneta?
Sim. O eixo Z pode elevar, baixar e pressionar com uma carga útil de cerca de 30-35 g.
