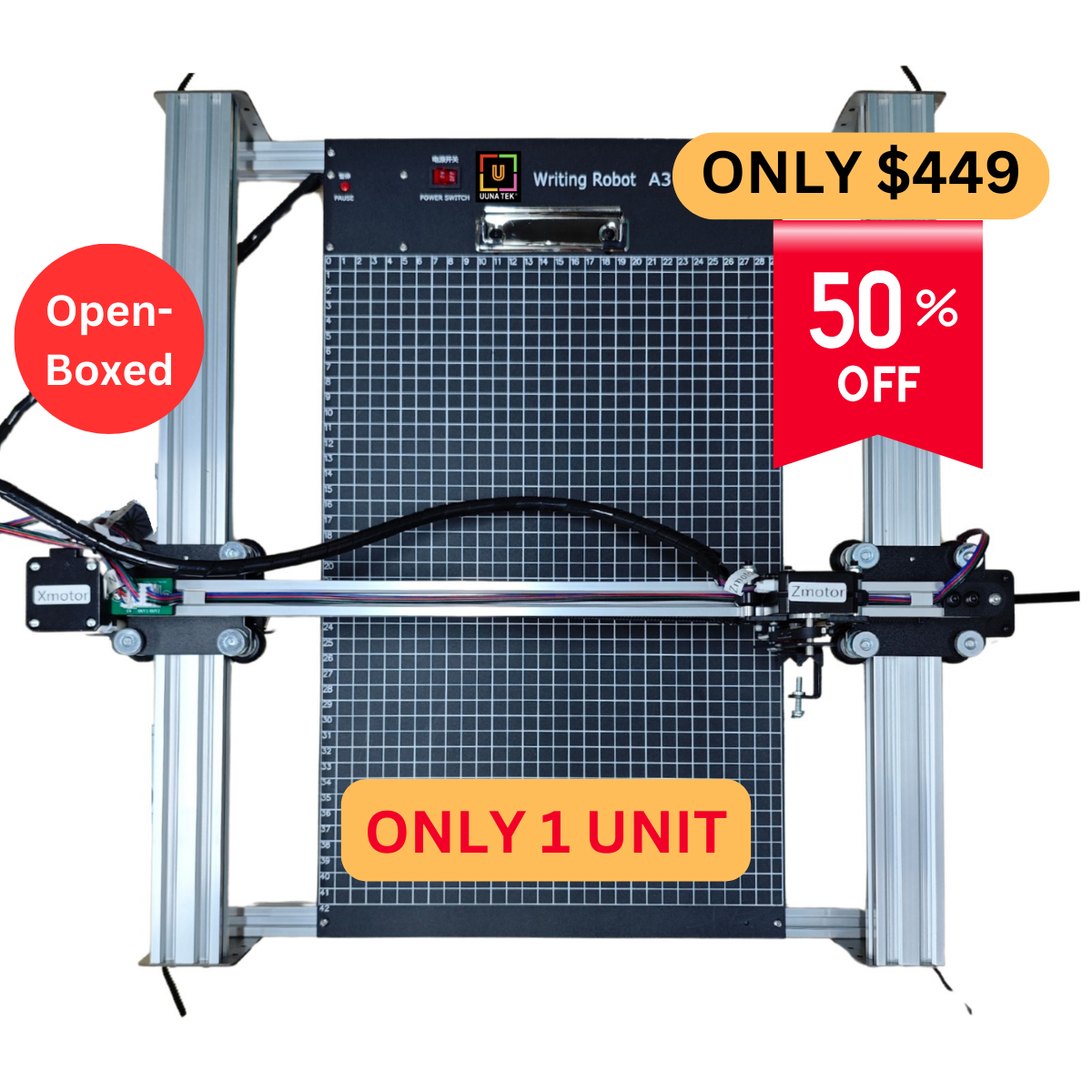

iDraw H A3 de caixa aberta - Robô de desenho com plotter de caneta/Máquina de desenho com plotter de caneta/Máquina de escrita/Máquina de assinaturas| UUNA TEK

iDraw H A3 de caixa aberta - Robô de desenho com plotter de caneta/Máquina de desenho com plotter de caneta/Máquina de escrita/Máquina de assinaturas| UUNA TEK

€522,95 EUR
€696,95 EUR €522,95 EUR
Promoção Esgotado
Portes de envio calculados no checkout.
Estilo
Ligar
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Temos o prazer de oferecer versões de caixa aberta das nossas máquinas de desenho plotter de caneta iDraw H A3 a um preço excelente! Estas máquinas foram devolvidas por clientes que abriram as caixas, mas decidiram devolvê-las por motivos desconhecidos através da Amazon. Pode ficar descansado: todas as funções e acessórios estão completos e foram cuidadosamente inspecionados pelos nossos armazéns locais.

Eleve os seus projetos criativos com a máquina de desenho plotter de caneta iDraw H A3, robô de desenho, plotter de caneta, máquina de escrita e máquina de assinaturas | UUNA TEK, concebida para estabelecer novos padrões de precisão e velocidade. Apresentando-se como a máquina de escrita manual mais rápida do mundo, oferece um impressionante aumento de velocidade de 300% em comparação com os seus concorrentes, tornando-a a escolha ideal para artistas, profissionais e entusiastas que procuram um desempenho incomparável.


Ver todos os detalhes

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Principais funcionalidades

  • Compatibilidade Universal com G-Code: Precisão Plug-and-Play

    Para a maioria dos designers, calígrafos e proprietários de empresas, precisa de um sistema que funcione perfeitamente com as ferramentas que já conhece. A nossa linha de produtos padrão oferece compatibilidade total com G-code de código aberto, o que significa que pode importar vetores diretamente do Inkscape (com as nossas extensões proprietárias), LightBurn ou Adobe Illustrator, gerar o percurso da ferramenta e começar a traçar de imediato. Não é necessária programação — apenas automatização pura da escrita manual, industrializada.

  • Escrita em massa simples com impressão em série e suporte para tipos de letra Hershey

    Todos os plotters de caneta iDraw da UUNA TEK suportam a funcionalidade de impressão em série por e-mail para escrever cartas, envelopes, cartões e convites em grande quantidade. Utilize fontes Hershey para obter uma caligrafia semelhante à humana.

  • Velocidade incomparável - 3 vezes mais rápido do que os outros

    UUNA TEK H Version redefine o jogo com uma velocidade de escrita de até 12 000 mm/min, destacando-se claramente da concorrência.

  • Tecnologia de ponta

    Alimentado pela placa-mãe Drawcore V2.0 e equipado com firmware compatível com GRBL, representa o auge da inovação.

  • Precisão redefinida

    Alcance uma precisão mecânica meticulosa com uma resolução mínima de 0,01 mm para os eixos Y e X, garantindo que as suas criações sejam exatas até ao mais ínfimo pormenor.

  • Gravação a laser versátil

    Escolha entre cabeças laser de 500 mW a opções com 15 W de potência, permitindo-lhe gravar vários materiais, desde madeira e plásticos a couro e papel.

  • Controlo intuitivo

    Gira facilmente a potência, a velocidade de gravação e os formatos de entrada com os complementos de controlo UUNA TEK 2.0.

  • Conectividade fácil de utilizar

    Ligue-se por USB ou Bluetooth, oferecendo flexibilidade para diferentes sistemas operativos, incluindo Windows 7/8/10/11 ou superior, Mac OS e Linux.

Especificação

【Desempenho e precisão】
• Área de trabalho (desenho): 16.54" × 11.69" (420 × 297 mm) — compatível com A3 completo e US Ledger / Tabloid
• Área de gravação (laser): 16.54" × 11.69" (420 × 297 mm)
• Velocidade máxima de escrita: 0 – 472.44 pol./min (0 – 12 000 mm/min)
• Velocidade máxima de gravação a laser: 0 – 196.85 pol./min (0 – 5 000 mm/min)
• Precisão mecânica: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Curso vertical da caneta (eixo Z): 0.39" (10 mm)

【Capacidade de ferramentas e hardware】
• Diâmetro de caneta suportado: até 0.63" (16 mm)
• Ângulo ajustável da caneta: 70° – 90° (suporta canetas de pincel inclinadas e de caligrafia)
• Opções de potência do laser: 500 mW / 1600 mW / 2500 mW
• Especificações do laser: 445±5 nm, foco fixo, controlo PWM (S0 - S1 000)
• Motores: 4 motores passo a passo NEMA 17 (42) (binário reforçado / acionamento duplo)
• Interruptores de limite: integrados (eixos X/Y)

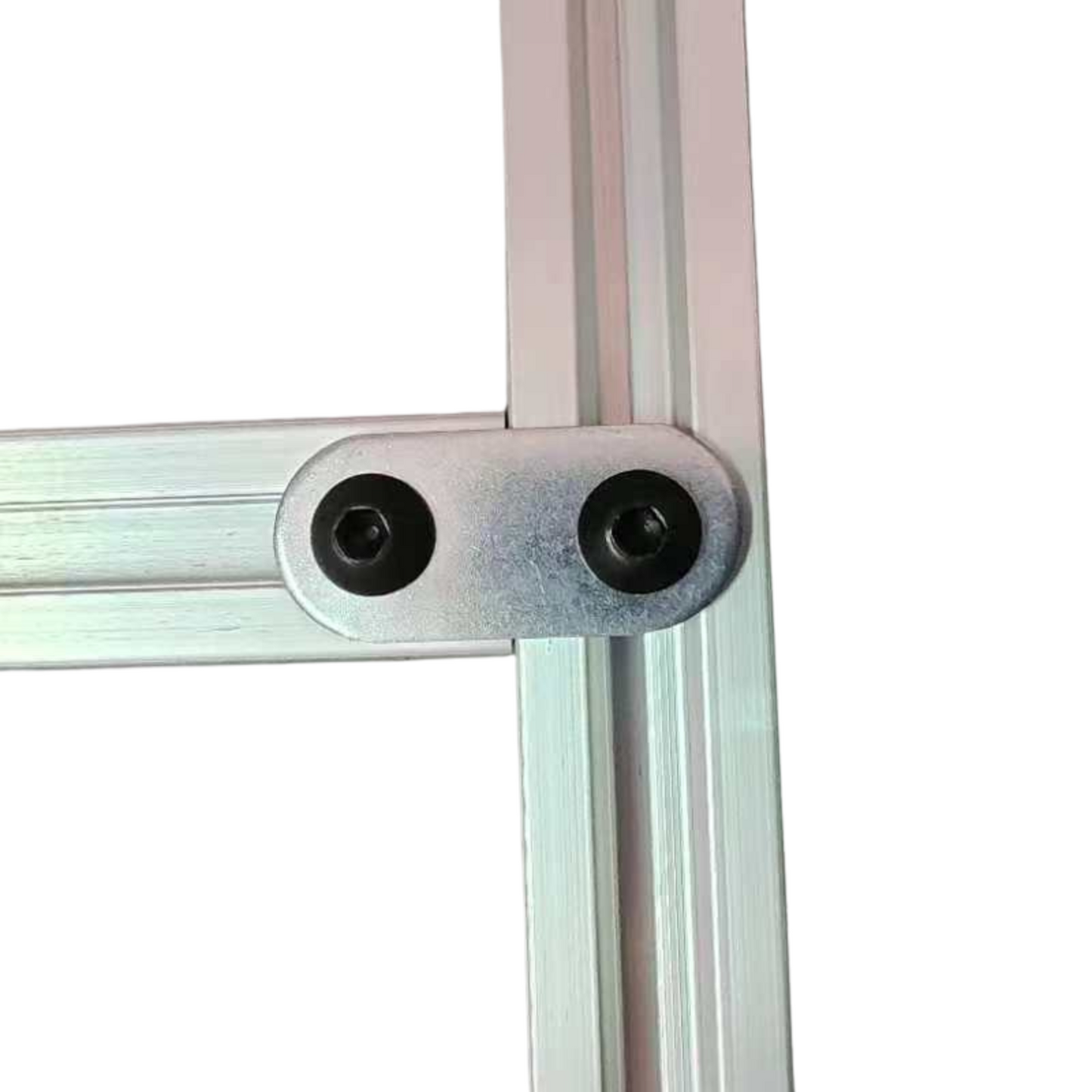

• Materiais da estrutura: perfil de alumínio industrial + placa de aço

【Características físicas e dimensões】
• Dimensões do produto: 20.67" × 22.44" × 6.30" (525 × 570 × 160 mm)
• Peso líquido: 8.82 – 11.02 lb (4 – 5 kg)

【Eletrónica e conectividade】
• Placa-mãe: DrawCore V2.0
• Conectividade: USB, Bluetooth
• Tensão de entrada: 110 V - 220 V CA (compatível a nível mundial)
• Saída do adaptador de corrente: 12 V / 1 A
• Temperatura de funcionamento: -4 °F – 122 °F (-20 °C – 50 °C)

【Software e controlo】
• Firmware: compatível com GRBL
• Software de controlo / extensões: UUNA TEK 2.0 Control Extension
• Sistemas operativos suportados: Windows 7/8/10/11+, macOS, Linux
• Software compatível: Inkscape (escrita/desenho), LightBurn (gravação a laser)
• Formatos de ficheiro suportados: SVG, JPG, JPEG, PNG, BMP, G-code, etc.

Lista de bagagem

1 X UUNA TEK iDraw H Plotter de Caneta A3
*1 X Placa de Base A3 (Opcional)
1 X Kit de Ferramentas
1 X Guia de Início Rápido
1 X Cartão de Agradecimento

Software

Transfira o software Inkscape e os ficheiros extensos aqui>>>.

Pode encontrar o software para Windows, Mac e Linux, bem como o guia de montagem do hardware e os detalhes de instalação do software.

Para quem precisa de funções avançadas:

1. Para quem precisa da função de guardar o ficheiro de desenho, transfira esta versão>>>

2. Para quem precisa da função de impressão em série por e-mail,

Windows: transfira esta versão>>>

Mac ou Linux, transfira esta versão>>>

3. Para quem precisa da função de laser, transfira esta versão>>>

4. E se eu tiver alguns conhecimentos básicos de programação e quiser ajustar os parâmetros originais para ultrapassar o limite de velocidade? Transfira esta versão>>>

Tutoriais

Para o plotter de caneta UUNA TEK 1.0, consulte os tutoriais em vídeo aqui>>>

Para o plotter de caneta UUNA TEK 2.0, consulte os tutoriais em vídeo aqui>>>

Para o plotter de caneta UUNA TEK H, consulte os tutoriais em vídeo aqui>>>

Para o software, consulte o vídeo aqui>>>

Para a função de laser, consulte os tutoriais em vídeo aqui>>>

Políticas

Política de envio: Todas as encomendas serão processadas no prazo de 48 horas úteis. Todas as encomendas serão enviadas pela DHL/UPS/USPS a partir dos nossos armazéns na China ou do armazém da Amazon. A entrega no seu destino demora 5 a 7 dias úteis. Podem ocorrer atrasos durante as épocas de promoções. Consulte a política completa aqui>>>

Política de devoluções: Oferecemos uma garantia de 1 ano para todos os produtos. A devolução e o reembolso gratuitos só serão disponibilizados em caso de problemas de qualidade ou danos ocorridos durante a entrega. Contacte-nos através de support@uunatek.com antes de efetuar a devolução. Consulte a política completa aqui>>>

iDraw H vs iDraw H SE – Comparison Table
Feature iDraw H iDraw H SE
Motherboard Drawcore V2.0 Drawcore V3.0
Firmware GRBL Compatible GRBL Compatible
Software Support Inkscape Writing, Inkscape Drawing, Lightburn for Laser Full AxiDraw Functions + Python API + CLI
Connectivity USB, Bluetooth USB
Working Area 420 × 297 mm (A3); A2/A1/A0 options available 297 × 210 mm (A4)
Mechanical Precision X/Y: 0.01 mm X/Y: 0.01 mm
Writing Speed Up to 12,000 mm/min Up to 12,000 mm/min
Engraving Speed 0–5,000 mm/min 0–5,000 mm/min
Laser Power Options 0.5W / 1.6W / 2.5W / 10W / 15W N/A
Frame Material Aluminum + Steel Plate Aluminum
Pen Angle Adjustability 70–90° 70–90°
Supported OS Windows, Mac, Linux Windows, Mac, Linux
Input Formats SVG, PNG, JPG, JPEG, BMP SVG, PNG, JPG, JPEG, BMP
Power Adapter Output 12V / 1A 12V / 1A
Operating Temperature -20°C to 50°C -20°C to 50°C

Perguntas frequentes

Porque é que a minha função de Início Automático não está a funcionar bem?

Eis algumas sugestões para utilizar o Auto Home.
1. Verifique se os cabos dos interruptores de contacto estão corretamente ligados; siga este guia:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Desloque manualmente o carro do eixo X para a esquerda, até onde for possível, e verifique se este aciona o interruptor de contacto do eixo X.
3. Desloque manualmente o carro do eixo Y para trás, até onde for possível, e verifique se este aciona o interruptor de contacto do eixo Y.
4. Certifique-se de que os cabos estão devidamente organizados, para não ficarem presos nos carros XY. Consulte este guia para organizar o cabo do eixo Z:https://www.youtube.com/watch?v=LTwPYPh3rdE

O que devo fazer se premir o botão vermelho e a máquina parar? Posso retomar o desenho?

Sim, pode retomar o trabalho depois de premir o botão vermelho de paragem de emergência. Depois de premido, a máquina fará uma pausa e aguardará instruções adicionais. Para continuar:

  1. Abra o seu software Inkscape.
  2. Aceda ao menu Extensões.
  3. Localize a secção Retomar.
  4. Selecione Retomar (a partir da origem) ou Retomar (a partir do ponto de pausa), consoante pretenda reiniciar desde o início ou continuar exatamente a partir do ponto onde parou.

👉 Dica: Certifique-se sempre de que escolhe a opção de retoma adequada com base no progresso do seu projeto, para evitar desenhos sobrepostos ou incompletos.

Porque é que o meu plotter de caneta iDraw apresenta um erro ao traçar algo maior do que 215 × 300 mm, apesar de querer utilizar o formato A3?

Isto acontece normalmente quando é selecionado o tamanho de modelo errado nas definições do software. Por predefinição, o software pode estar configurado para um modelo mais pequeno (como o A4), o que limita a área máxima de desenho.

Para corrigir, aceda a:

Option → Config iDraw Model → Choose A3 size

Em seguida, tente desenhar novamente. Depois de selecionar o tamanho de modelo correto, a máquina suportará a área total de desenho A3 sem erros.

O eixo Z pode ajustar a distância de trabalho?

Sim, o eixo Z pode ajustar a distância de trabalho de 0 a 10 mm.

É possível controlar o tempo de utilização da caneta?

Sim, o tempo de descida da caneta pode ser controlado.

A máquina suporta comandos G-code?

Sim, suporta comandos G-code. O firmware da placa-mãe é compatível com GRBL.

O eixo Z consegue elevar-se e pressionar suavemente com uma carga útil de cerca de 30–35 g (como uma sonda de aço maciço com Ø10 mm e 5 cm de comprimento)?

Sim, pode. A máquina suporta cargas até 200 gramas e um diâmetro máximo de 15 mm.

A estrutura é suficientemente estável para evitar vibrações ao pressionar?

Sim, o H A3 pesa 7 kg e é suficientemente estável. A velocidade de funcionamento é ajustável.

Se for possível alterar a definição relativa ao quanto as canetas podem ser levantadas/baixadas?

Por predefinição, o código limita a altura do eixo Z. Pode ajustar as seguintes definições, conforme mostrado nas imagens, para obter mais flexibilidade.

1.idraw_deps>idraw2_0internal>idraw.py

Ajuste a altura de 10 para o valor pretendido, como 30, em self.options.pen_pos_up e self.options.pen_pos_down.

Transferir imagem 1

2. idraw2_0.inx

Ajuste o valor max="10.0" para a altura pretendida em <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Transferir imagem 2
