Como escrever em papel A6 com o plotter de caneta A4 UUNA TEK® iDraw 2.0

O UUNA TEK® iDraw 2.0 - tamanho A4 pode ser utilizado para criar desenhos e textos precisos com um plotter de caneta no Inkscape. Neste tutorial, vamos mostrar-lhe como configurar um documento A4, dividir a página em quatro áreas A6, adicionar texto, converter o texto num tipo de letra SVG de linha única e utilizar o iDraw 2.0 para escrever no papel.

Siga os passos abaixo para preparar o seu ficheiro do Inkscape e começar a escrever com o seu plotter de caneta iDraw 2.0 A4.

Passo 1: Instalar o Inkscape e a extensão iDraw

Primeiro, certifique-se de que o Inkscape e a extensão iDraw necessária estão instalados no seu computador.

Se ainda não instalou a extensão, siga o nosso tutorial de instalação:

Como instalar a extensão do utilizador para o Inkscape – Tutoriais iDraw

Quando a instalação estiver concluída, abra o Inkscape e prepare um novo documento.

Passo 2: Definir o tamanho do documento como A4

Abra o Inkscape e aceda a:

Ficheiro → Propriedades do documento

Nas propriedades do documento, defina o tamanho da página como A4.

Este documento A4 será utilizado como área de trabalho para o UUNA TEK® iDraw 2.0.

Definir o tamanho do documento como A4

Passo 3: Criar guias de referência A6

Em seguida, vamos criar guias de referência A6 para dividir a página A4 em quatro áreas de tamanho A6.

Em Propriedades do documento, selecione Grelhas e clique em Novo.

Defina os seguintes valores:

  • Espaçamento X: 105 mm
  • Espaçamento Y: 148,5 mm

Estas dimensões correspondem ao tamanho normalizado do papel A6.

Criar guias de referência A6

Passo 4: Dividir a página A4 em quatro áreas A6

Depois de aplicar as definições da grelha, a página A4 será dividida em quatro secções de tamanho A6.

Estas guias de referência facilitam o posicionamento preciso do texto em cada área A6.

Dividir a página A4 em quatro áreas A6

Passo 5: Adicionar o texto

Em seguida, adicione o texto que pretende que o UUNA TEK® iDraw 2.0 escreva.

Selecione a Ferramenta de texto no Inkscape e introduza o conteúdo pretendido. Em seguida, posicione o texto na área onde pretende que seja escrito.

Pode usar Texto e tipo de letra para ajustar o tamanho do texto, se necessário.

Nesta fase, não precisa de alterar o estilo do tipo de letra. No passo seguinte, substituiremos o texto por um tipo de letra SVG de linha única, adequado para desenho com caneta.

Adicione o seu texto

Passo 6: Substitua o texto por um tipo de letra SVG de linha única

Para converter o texto para um formato adequado ao plotter de caneta, use a extensão Texto Hershey do iDraw.

No Inkscape, aceda a:

Extensões → Utilitários do iDraw → Texto Hershey

Na opção Tipo de letra, selecione Outro.

Depois, em Outro tipo de letra SVG, selecione o seu próprio tipo de letra SVG de linha única.

Ative Pré-visualização em tempo real para ver como ficará o texto depois de o tipo de letra ser substituído.

Quando estiver satisfeito com o resultado, clique em Aplicar.

Substitua o texto por um tipo de letra SVG de linha única
Substitua o texto por um tipo de letra SVG de linha única

Passo 7: Verifique a disposição final do texto

Depois de aplicar o tipo de letra SVG de linha única, o texto original será substituído pelo tipo de letra de linha única selecionado.

Verifique a disposição final e certifique-se de que o texto está corretamente posicionado dentro da área de referência A6.

Verifique a disposição final do texto

Passo 8: Instale a caneta e o papel e comece a escrever

Prepare agora o UUNA TEK® iDraw 2.0 - Tamanho A4.

Instale a caneta e o papel na máquina, de acordo com a sua configuração.

Quando estiver tudo pronto, volte ao Inkscape e aceda a:

Extensões → Controlo do iDraw 2.0 → Aplicar

O iDraw 2.0 começará então a escrever o texto preparado no papel.

Instale a caneta e o papel e comece a escrever
Instale a caneta e o papel e comece a escrever

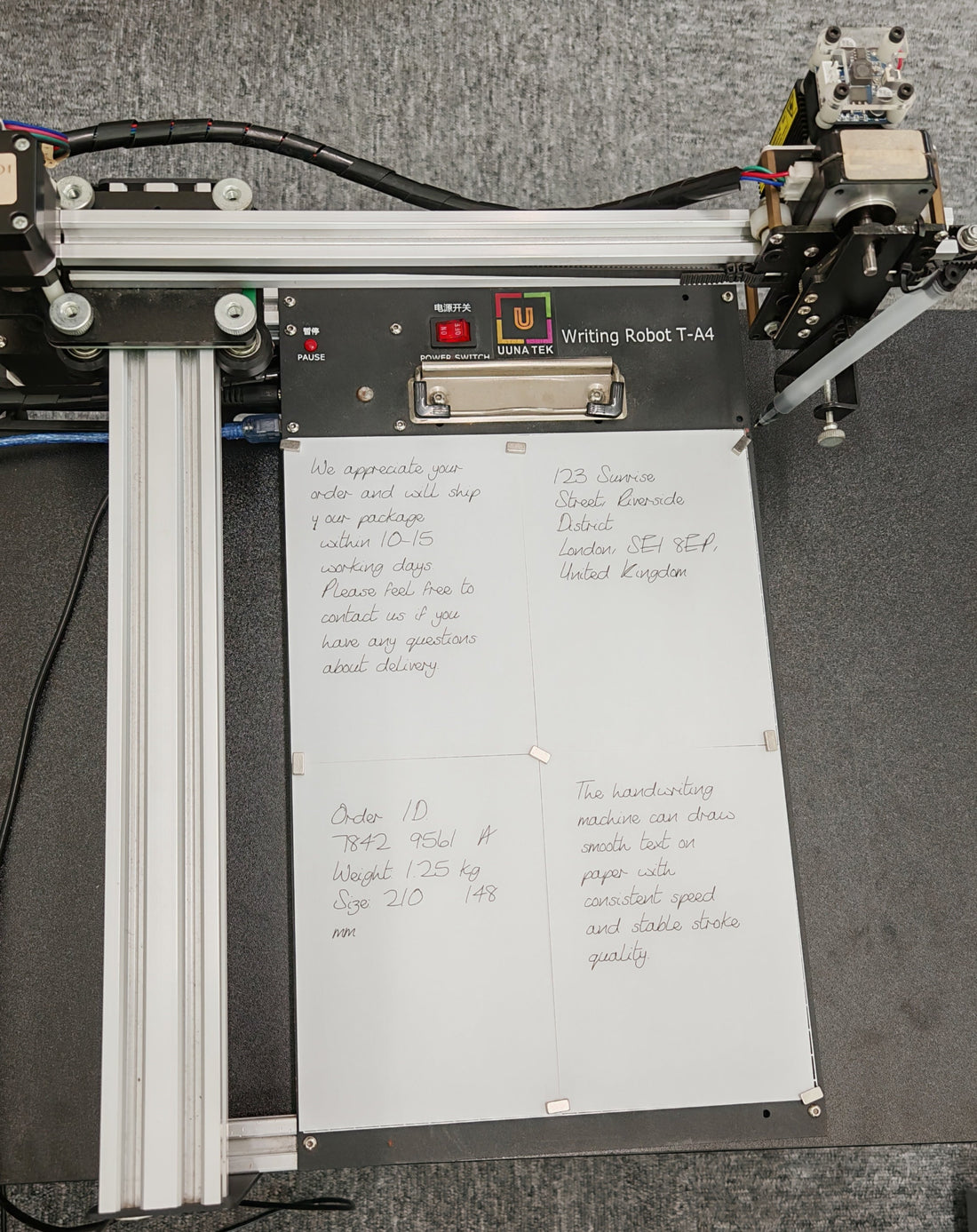

Passo 9: Veja o iDraw 2.0 em ação

O plotter de caneta A4 UUNA TEK® iDraw 2.0 escreverá o conteúdo preparado de acordo com o esquema criado no Inkscape.

Abaixo estão fotografias que mostram a máquina durante o processo de escrita e o resultado final.

Veja o iDraw 2.0 em ação
Veja o iDraw 2.0 em ação

Promoção especial de Halloween – poupe até 35%

Aproveite a promoção especial de Halloween da UUNA TEK de 8 de setembro a 31 de outubro de 2026, com descontos por tempo limitado numa seleção de plotters de caneta, máquinas de escrita e conjuntos exclusivos.

  • Conjuntos exclusivos de Halloween: poupe até 35%
  • Ofertas relâmpago semanais: obtenha 30% de desconto em modelos selecionados durante os períodos promocionais previstos
  • Série iAuto: a partir de $2,799
  • Plotters de caneta pré-montados: a partir de $999
  • Plotters iDraw clássicos: a partir de $489
  • Por tempo limitado: as ofertas estão disponíveis apenas durante o período promocional previsto.

Não perca as ofertas de Halloween—escolha a sua máquina e aproveite os descontos da época enquanto as ofertas estiverem disponíveis.

Conclusão

Com o Inkscape e o UUNA TEK® iDraw 2.0 - formato A4, pode preparar facilmente um documento A4, criar áreas de referência A6, posicionar o texto e convertê-lo num tipo de letra SVG de linha única para desenho com o plotter de caneta.

Com a função Hershey Text da extensão iDraw, o texto pode ser convertido para um formato adequado ao plotter de caneta antes de enviar o ficheiro para a máquina. Este fluxo de trabalho oferece uma forma simples de preparar e escrever texto personalizado com o iDraw 2.0.
