O plotter de caneta iDraw HSE é uma ferramenta poderosa para criar designs pormenorizados com precisão. Uma das suas características mais relevantes é a remoção de linhas ocultas, que ajuda a simplificar desenhos complexos em camadas, ignorando caminhos desnecessários ocultados por formas preenchidas. Esta funcionalidade garante que os seus traçados ficam limpos e visualmente precisos, especialmente ao trabalhar com objetos sobrepostos. Neste guia, explicaremos passo a passo como utilizar a funcionalidade de remoção de linhas ocultas com o iDraw HSE, facilitando a criação de designs refinados e profissionais. Eis um guia passo a passo baseado no artigo sobre como utilizar a funcionalidade de remoção de linhas ocultas no iDraw HSE.
Passo 1: Compreender a remoção de linhas ocultas
A remoção de linhas ocultas permite ao iDraw ignorar determinados caminhos num desenho quando estes estão sobrepostos ou ocultos por formas preenchidas, possibilitando traçados mais limpos. Esta funcionalidade é particularmente útil na criação de designs complexos em camadas com objetos sobrepostos.
Vejamos aqui um exemplo:

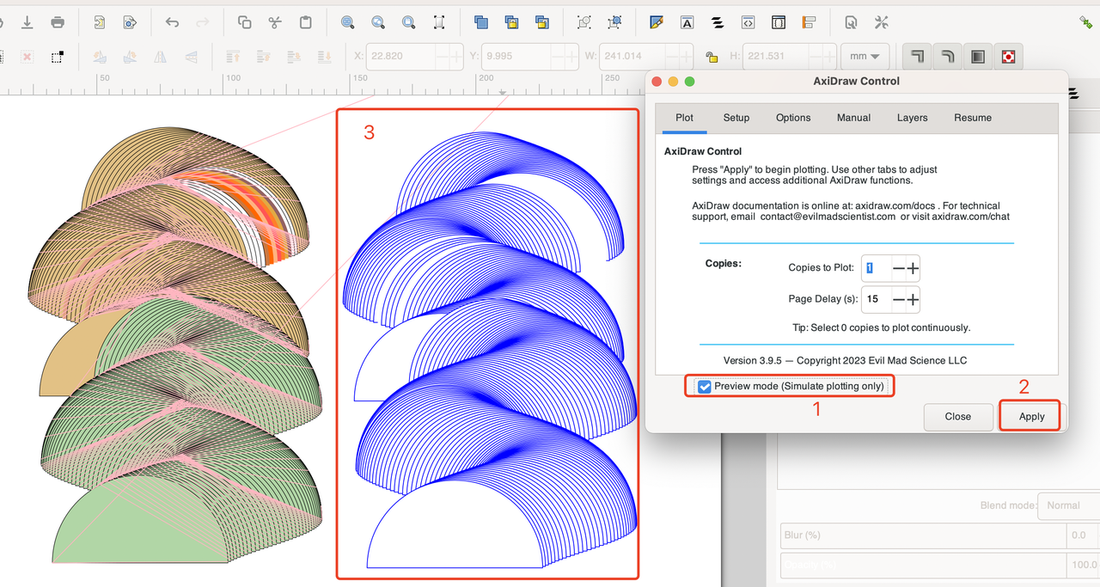

No meu design do Inkscape, existem muitos semicírculos sobrepostos à esquerda, e cada semicírculo está preenchido com uma cor diferente e tem um atributo de traçado. Se o desenhar normalmente, obterá o efeito apresentado à direita: todos os traçados serão desenhados e as linhas de cada semicírculo ficarão desalinhadas, o que não é consistente com o efeito real à esquerda, não havendo uma verdadeira sensação visual de sobreposição.
Agora, ao ativarmos a função de remoção de linhas ocultas, utilizamos a função de pré-visualização e obtemos o efeito pretendido:
Passo 2: Atualizar para o AxiDraw 3.9
Se o iDraw HSE quiser utilizar esta função, é necessário utilizar atualmente o plug-in AxiDraw (pode transferi-lo aqui):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Certifique-se também de que a extensão AxiDraw do Inkscape está atualizada para a versão 3.9 (ou uma versão superior), pois foi esta a versão que introduziu a funcionalidade de remoção de linhas ocultas.
Passo 3: Preparar o seu design
Num software de edição vetorial, como o Inkscape, prepare o seu desenho. Utilize preenchimentos para marcar as áreas onde não pretende que os caminhos sejam visíveis. Esta técnica é útil para projetos complexos, nos quais determinadas partes devem ficar ocultas.
Passo 4: Configurar a remoção de linhas ocultas
No software AxiDraw, ative a funcionalidade de remoção de linhas ocultas. Esta funcionalidade está desativada por predefinição, pelo que deve ativá-la manualmente para aplicar a remoção de linhas ocultas.
1.Ativar a remoção de linhas ocultas: Aceda às definições Opções-Avançadas no AxiDraw Control e ative a remoção de linhas ocultas.
2.Condições: Apenas serão desenhados os caminhos com propriedades de traço que não estejam ocultos por objetos preenchidos. Os objetos sem traços ou que estejam atrás de áreas preenchidas serão ignorados. Por exemplo, embora o semicírculo aqui esteja preenchido com cor, não será desenhado no final porque não tem traço (Dicas: o caminho azul gerado pela pré-visualização pode ser selecionado clicando nele e pode ser arrastado e eliminado):
Passo 5: Pré-visualizar e ajustar
Utilize o “modo de pré-visualização” para simular o resultado e garantir que a remoção de linhas ocultas funciona conforme esperado. Ajuste os preenchimentos e os traços do seu desenho, se necessário, para obter o resultado pretendido.
Passo 6: Desenhar o seu projeto
Quando estiver satisfeito com a pré-visualização, avance para o desenho. O resultado é o seguinte:
Resumo
Ao seguir os passos descritos neste guia, pode tirar o máximo partido da funcionalidade de remoção de linhas ocultas do Plotter de caneta iDraw HSE, garantindo que os seus desenhos são mais limpos e precisos. Desde compreender o conceito e atualizar o software necessário até configurar as definições no AxiDraw e pré-visualizar o seu desenho, esta funcionalidade oferece uma excelente forma de melhorar a qualidade dos seus projetos complexos. Com apenas alguns passos simples, pode eliminar linhas redundantes e concentrar-se no que realmente importa — criar trabalhos artísticos impressionantes com facilidade.
