How to Set the Home Corner of the iDraw H SE Pen Plotter and Description of the Coordinate System

Como definir o canto inicial do plotter de caneta iDraw H SE e descrição do sistema de coordenadas

O iDraw H SE Pen Plotter permite controlar de forma flexível o «canto de origem» (ponto de origem), essencial para alinhar corretamente os desenhos. Pode utilizar a origem predefinida de toda a área ou definir uma posição de origem personalizada para papéis de tamanho mais pequeno.

 Opção 1: Canto de origem predefinido (modo para papel de tamanho normal)

 Opção 1: Canto de origem predefinido (modo para papel de tamanho normal)

Instruções:

  • Coloque-se de frente para a máquina, como mostrado acima.
  • O canto de origem predefinido está no canto superior direito da área de trabalho da máquina.
  • Esta opção é ideal para papel de tamanho normal ou para utilizar toda a área do plotter.
  • Utilize o botão «Home» do software (como o Inkscape com a extensão AxiDraw) para fazer regressar a caneta a esta origem predefinida.

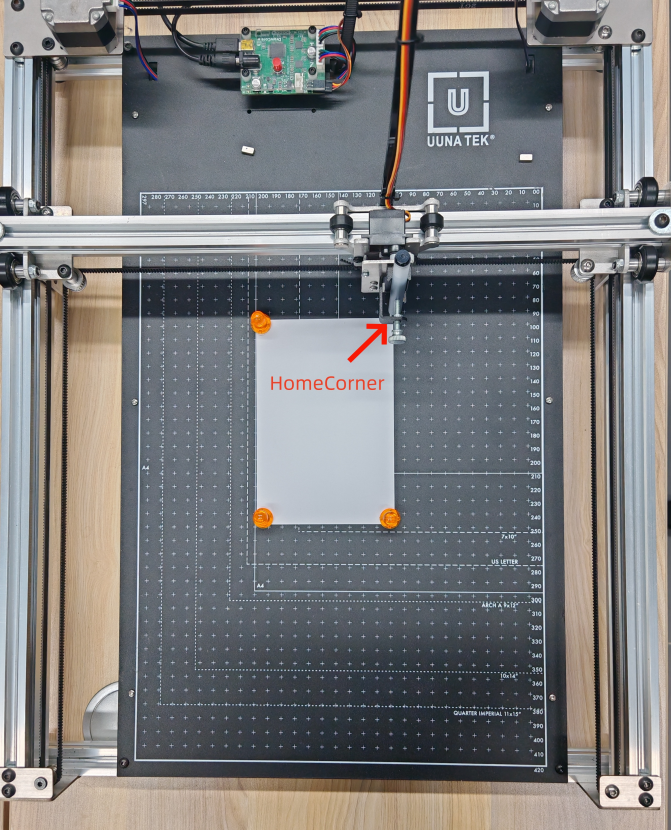

Opção 2: Canto de origem personalizado (modo para papel pequeno)

Opção 2: Canto de origem personalizado (modo para papel pequeno)

Instruções:

  1. Desligue a máquina.
  2. Desloque cuidadosamente o suporte da caneta à mão até a ponta da caneta ficar no canto superior direito do papel mais pequeno, como na imagem acima.
  3. Esta posição passará a ser o novo canto de origem depois de voltar a ligar a máquina.
  4. Comece o desenho neste local para manter tudo alinhado com o papel mais pequeno.

Descrição do sistema de coordenadas

Quando abre o Inkscape, a página do documento pode ser apresentada em duas orientações: horizontal ou vertical. Antes de começar um desenho com o iDraw H SE Pen Plotter, é importante garantir que a orientação da máquina corresponde à orientação da página no Inkscape.

Então, como determinar a direção correta do desenho?

A regra básica é simples:

Faça corresponder a orientação física do iDraw H SE Pen Plotter à orientação do papel apresentada no Inkscape.

Se a página do Inkscape estiver na orientação horizontal, posicione a máquina na horizontal. Se a página do Inkscape estiver na orientação vertical, posicione a máquina na vertical.

Seguir esta regra garante que a direção de desenho da iDraw H SE corresponde à disposição que vê na tela do Inkscape.

1. Orientação vertical: alinhe diretamente com o Inkscape

A primeira configuração é a mais fácil de compreender.

Nesta configuração, o ponto de origem está localizado no canto superior direito. A orientação física da iDraw H SE corresponde à orientação da página no Inkscape.

Isto significa que o que criar e organizar no Inkscape será desenhado no papel com a mesma orientação.

Por outras palavras, se a sua ilustração aparecer de determinada forma na tela do Inkscape, a iDraw H SE irá reproduzi-la na direção correspondente na página física.

1. Orientação vertical: alinhe diretamente com o Inkscape

Esta é a configuração mais simples quando se trabalha com um documento na orientação vertical.

2. Orientação horizontal: rode a máquina

A segunda configuração é ligeiramente diferente.

Se o seu documento do Inkscape estiver disposto na orientação horizontal, tem de rodar a iDraw H SE para que a máquina também fique na horizontal.

No entanto, depois de a máquina ser rodada, a direção de escrita muda.

2. Orientação horizontal: rode a máquina

Nesta fase, é importante prestar atenção a como o papel é colocado.

Se o papel for colocado na direção errada, o desenho final não corresponderá à orientação da ilustração apresentada no Inkscape.

Instalação incorreta do papel

A configuração seguinte está incorreta porque a orientação do papel não corresponde à disposição horizontal apresentada no Inkscape.

Instalação incorreta do papel

Mesmo que a própria máquina tenha sido rodada, o papel também tem de ser posicionado de acordo com a mesma orientação apresentada no documento do Inkscape.

3. Alinhe corretamente o iDraw H SE com o Inkscape

Para que a sua ilustração no Inkscape corresponda exatamente à direção de desenho física da iDraw H SE plotter de caneta, rode a máquina da mesma forma que a página do Inkscape.

O essencial é fazer corresponder o lado comprido e o lado curto da máquina e do papel aos lados correspondentes do documento do Inkscape:

  • O lado comprido da máquina deve corresponder ao lado comprido da página do Inkscape.
  • O lado curto da máquina deve corresponder ao lado curto da página do Inkscape.
  • Coloque o papel de acordo com a direção apresentada no Inkscape.
  • Certifique-se de que a orientação física da máquina corresponde à orientação da página antes de iniciar o desenho.
3. Alinhe corretamente o iDraw H SE com o Inkscape

Quando a máquina, o papel e o documento do Inkscape estão orientados de forma consistente, a direção do desenho do iDraw H SE corresponde à disposição apresentada no Inkscape.

Verificação final antes de traçar

Antes de enviar o seu desenho para o iDraw H SE, verifique sempre três coisas:

  1. Orientação da página do Inkscape – O documento está na vertical ou na horizontal?
  2. Orientação da máquina – O iDraw H SE está posicionado na mesma direção que a página do Inkscape?
  3. Orientação do papel – O papel está colocado de acordo com a direção apresentada no Inkscape?

Quando os três elementos coincidem, o seu iDraw H SE Plotter de caneta pode reproduzir o seu desenho do Inkscape na orientação correta.

Esta simples verificação do sistema de coordenadas e da orientação do papel pode ajudar a evitar desenhos rodados, espelhados ou mal posicionados, tornando o fluxo de trabalho do Inkscape para o iDraw H SE muito mais fácil e fiável.

⚠️ Nota: Mova sempre a caneta manualmente apenas quando a máquina estiver desligada, para evitar danificar os motores de passo.
