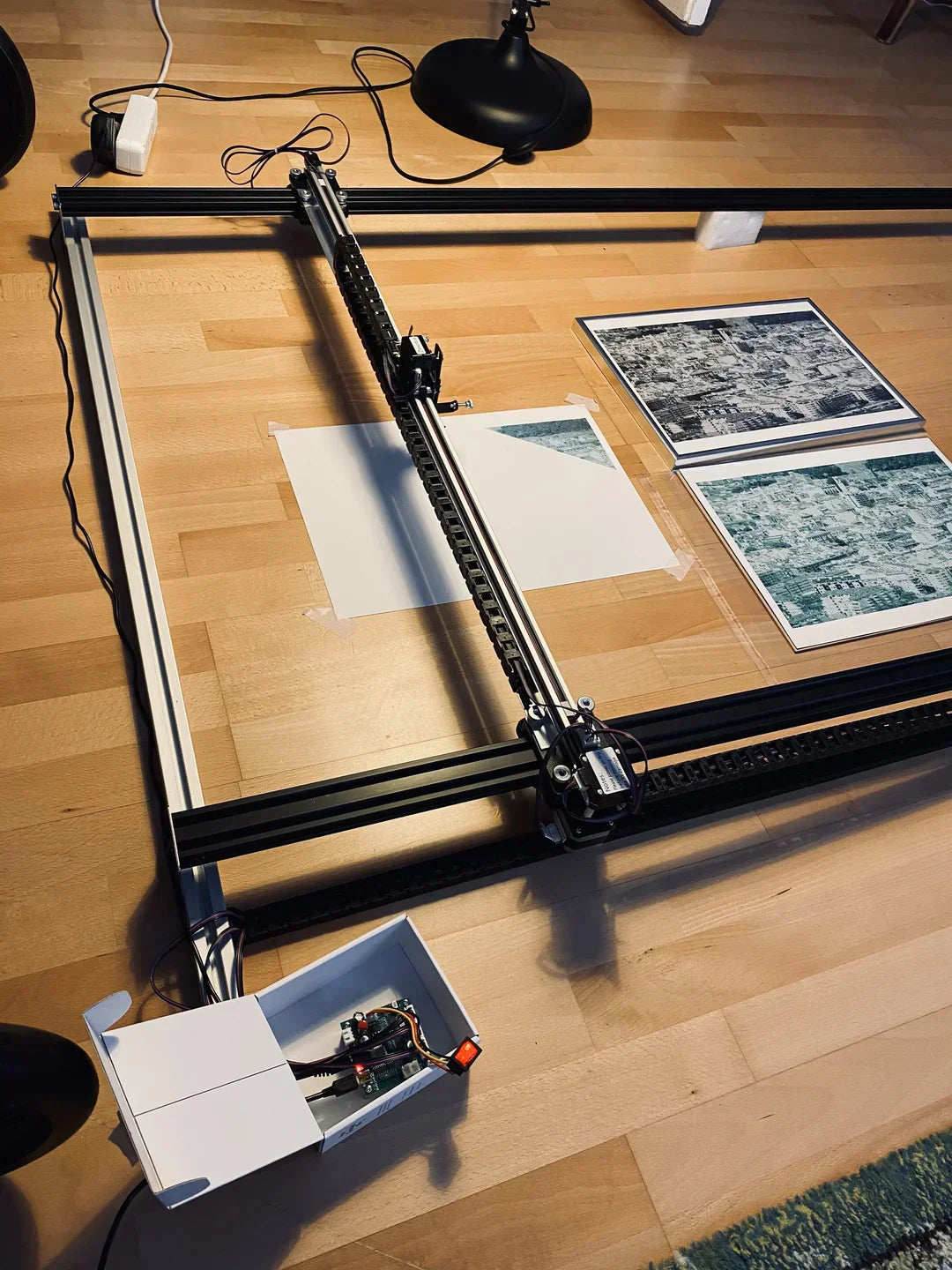

Saiba como ampliar o seu iDraw H-Version (A3/A2/A1/A0) para uma versão maior (por exemplo, 1,0 m x 1,8 m), para obter mais possibilidades criativas. Tenha em atenção que modificar a máquina desta forma anulará a garantia do fabricante.
Custo dos materiais: ~150 €
Materiais necessários:
Os materiais seguintes destinam-se a ampliar a versão iDraw H para um tamanho de 1,5 x 1 m. Se pretender ampliá-la mais, ajuste os comprimentos em conformidade. No entanto, uma ampliação excessiva pode causar problemas de deformação das calhas.
| Material | Quantidade | Comprimento | Ligações de exemplo |
|---|---|---|---|
| Perfil de alumínio V-Slot 2040 (furos roscados de 5 mm), eixo Y | 2x | 1.5 m | N/A |
| Perfil de alumínio V-Slot 2020, eixo X | 1x | 1 m | N/A |
| Perfil de alumínio 2020 ou semelhante, estrutura entre os dois eixos Y | 2x | 1.2 m | N/A |
| Correia dentada G2, largura de 6 mm, passo de 2 mm | 2x | 5 m | Ligação da Amazon |
| Perfil L de alumínio (para a corrente porta-cabos no eixo X) | 1x | 1 m | Ligação da Amazon |
| Corrente porta-cabos 10x20 (eixo Y) | 2x | 1 m | Ligação da Amazon |
| Corrente porta-cabos 10x15 (eixo X) | 1x | 1 m | Ligação da Amazon |
| Cabos de extensão Nema 17 xh2.54 de 4 polos | 3x | 2 m | Ligação da Amazon |
| Cabos de extensão Nema 17 xh2.54 de 4 polos (para o eixo Z) | 1x | 3 m | N/A |
| Fita-cola de dupla face | apenas algumas peças | N/A | N/A |
Ferramentas necessárias:
- Serra para metal (se for necessário cortar os perfis)
- Broca M5
- Ferramentas incluídas com o iDraw (chaves sextavadas, etc.)
Guia passo a passo
1. Desmontar o eixo X do iDraw H
- Desligue todos os cabos.
- Desaparafuse o eixo X.
- Retire o eixo X.
- Desaperte a guia da correia no lado oposto ao motor.
- Desaperte as placas do carro e retire-as do perfil.
- Retire o carro do eixo Z.
- Desaparafuse o divisor do motor Y.
2. Montar o novo eixo X
- Pegue no novo perfil de 2020 e aparafuse o divisor do motor Y.
- Pegue nos cabos de 2 m e ligue-os ao OUT2.
- Fixe o cabo no perfil com braçadeiras para cabos e fita-cola de dupla face por baixo, para o manter plano.
- Encaixe o carro do eixo X.
- Coloque as placas do carro.
- Coloque a guia da correia, certificando-se de que a correia fica esticada.
- Instale a correia dentada e fixe-a com abraçadeiras ao carro X.
3. Desmontagem do eixo Y em H
- Desaperte os suportes da correia dentada conforme mostrado neste vídeo: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- Desaperte as placas nas extremidades dos perfis.
- Retire os motores Y.
4. Montagem do eixo Y maior
- Pegue no perfil 2040 e encaixe um dos motores.
- Pegue na correia dentada e fixe-a de um lado.
- Passe-o pelo motor e fixe-o do outro lado.
- Certifique-se de que o carro se move suavemente e não fica a funcionar em vazio, como neste vídeo:
- Aperte com parafusos as placas nas extremidades dos eixos (faça uma rosca M5 ou perfure diretamente o alumínio).
5. Montagem do iDraw prolongado
- Disponha os eixos Y em paralelo e ligue frouxamente as extremidades com os perfis restantes (ajuste conforme necessário para encaixar o eixo X).
- Coloque cuidadosamente o eixo X preparado nos carros (mova o eixo Y para o encaixar).
- Aperte firmemente o eixo X com parafusos.
- Para fazer o esquadrejamento, mova o eixo X para um lado e fixe os eixos Y nesse lado. Repita o procedimento no outro lado.
6. Cablagem do iDraw prolongado
- Passe o cabo do eixo Z pela corrente porta-cabos mais curta.
- Passe os cabos dos motores X, Y e Z pela corrente porta-cabos mais comprida.
- Volte a ligar corretamente todos os cabos.
- Pegue no perfil em L e instale-o ao longo do eixo X.
- Instale a corrente porta-cabos e fixe-a ao carro (utilize parafusos e fio para a fixação).
Veja mais imagens:
Notas importantes:
- A modificação da máquina anulará a garantia do fabricante.
- Certifique-se de que a calibração está correta após as modificações.
- Utilize sempre as ferramentas corretas e siga os protocolos de segurança durante a montagem.
