É novo nos plotters de caneta CNC e sente-se confuso com o código G? Não se preocupe — este guia para iniciantes explica tudo o que precisa de saber sobre a utilização do código G com o Plotter de Caneta UUNA TEK 3.0. Desde a compreensão dos conceitos básicos até ao envio do seu primeiro ficheiro de código G, este tutorial orienta-o claramente em cada passo, para que possa começar a criar trabalhos artísticos desenhados com caneta, suaves e precisos, com confiança.
O que é o código G?
O código G (também escrito como Gcode ou G-Code) é uma linguagem de programação universal utilizada no fabrico assistido por computador (CAM). Fornece instruções passo a passo que indicam às máquinas como se devem mover, operar e executar tarefas — como cortar, fresar, perfurar, gravar ou fazer plotagem.
Em plotters de caneta como o Plotter de Caneta UUNA TEK 3.0, o código G orienta o movimento da máquina ao longo dos eixos X, Y e Z para desenhar linhas, curvas e texto com precisão.
Desenvolvido originalmente pelo MIT na década de 1950, o código G tornou-se atualmente o padrão da indústria para controlar máquinas CNC — e é também amplamente utilizado em plotters de caneta modernos.
Pense no código G como uma receita detalhada. Em vez de depender de ficheiros vetoriais pesados que podem bloquear o Inkscape ou tornar o computador mais lento, o Plotter de Caneta UUNA TEK 3.0 consegue desenhar trabalhos artísticos de forma mais rápida e eficiente quando lhe envia instruções de código G limpas.
Códigos G comuns utilizados no Plotter de Caneta UUNA TEK 3.0
Apresentamos abaixo os códigos G essenciais de que necessita para operar o Plotter de Caneta UUNA TEK 3.0. São fáceis de utilizar por iniciantes e abrangem 95% daquilo que utilizará em trabalhos de plotagem.
G00 – Movimento rápido
Move a caneta rapidamente entre dois pontos sem desenhar.
Utilizado ao reposicionar a caneta antes ou depois do desenho.
G01 – Interpolação linear
Desenha linhas retas de um ponto para outro a uma velocidade de avanço definida (F).
Essencial para quase todos os trabalhos artísticos e de caligrafia.
G20 / G21 – Seleção de unidades
- G20 = Polegadas
- G21 = Milímetros (recomendado para plotters)
A maioria dos ficheiros G-code para plotters de caneta é criada em milímetros, especialmente para trabalhos artísticos de precisão.
G90 / G91 – Modos de posicionamento
-
G90 – Posicionamento absoluto
As coordenadas referem-se a pontos exatos com base na origem da máquina. -
G91 – Posicionamento incremental
As coordenadas representam o movimento relativo a partir da localização atual.
Dica: A maioria dos fluxos de trabalho de desenho utiliza o modo absoluto G90 para obter desenhos limpos e previsíveis.
Nota: Embora existam muitos mais códigos G na maquinagem CNC, os apresentados acima são tudo o que precisa para começar a utilizar o plotter de caneta UUNA TEK 3.0.
Software para enviar G-code para o plotter de caneta UUNA TEK 3.0
Recomendamos o UGS (Universal Gcode Sender) porque é estável, fácil de utilizar e funciona na perfeição com as máquinas de plotter de caneta UUNA TEK 3.0. Permite-lhe:
- ligar o seu plotter
- enviar G-code em tempo real
- visualizar os percursos da ferramenta
- controlar o movimento da máquina
Descarregue o UGS a partir da página oficial:
https://winder.github.io/ugs_website/download/
Crie o seu primeiro trabalho artístico utilizando G-code
Experimente criar o seu primeiro trabalho artístico com plotter de caneta utilizando o ficheiro G-code fornecido.
- Tamanho: A5
- Caneta recomendada: caneta de ponta fina de 0,4 mm
-
Ligação para descarregar o ficheiro G-code:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Passos para desenhar
Passo 1: Abra o Universal Gcode Sender
Abra o software UGS no computador.
Passo 2: Ligue o plotter e estabeleça a ligação através de USB
Ligue o plotter de caneta UUNA TEK 3.0 e conecte-o ao PC através do cabo USB.
Passo 3: Ligue-se à máquina
No UGS, selecione a porta COM correta e clique no botão Ligar.
Passo 4: Carregue o ficheiro G-code
Clique em Abrir ficheiro (canto superior esquerdo) e selecione o ficheiro G-code que descarregou anteriormente.
Passo 5: Prepare o papel e a caneta e, em seguida, comece a desenhar
- Coloque papel A5 na máquina
- Defina a altura da caneta para 3 mm
- Mova a caneta para o canto superior esquerdo do papel
- Clique no botão Reproduzir para começar a desenhar
Importante: Não altere a taxa de transmissão.
Exemplos de resultados

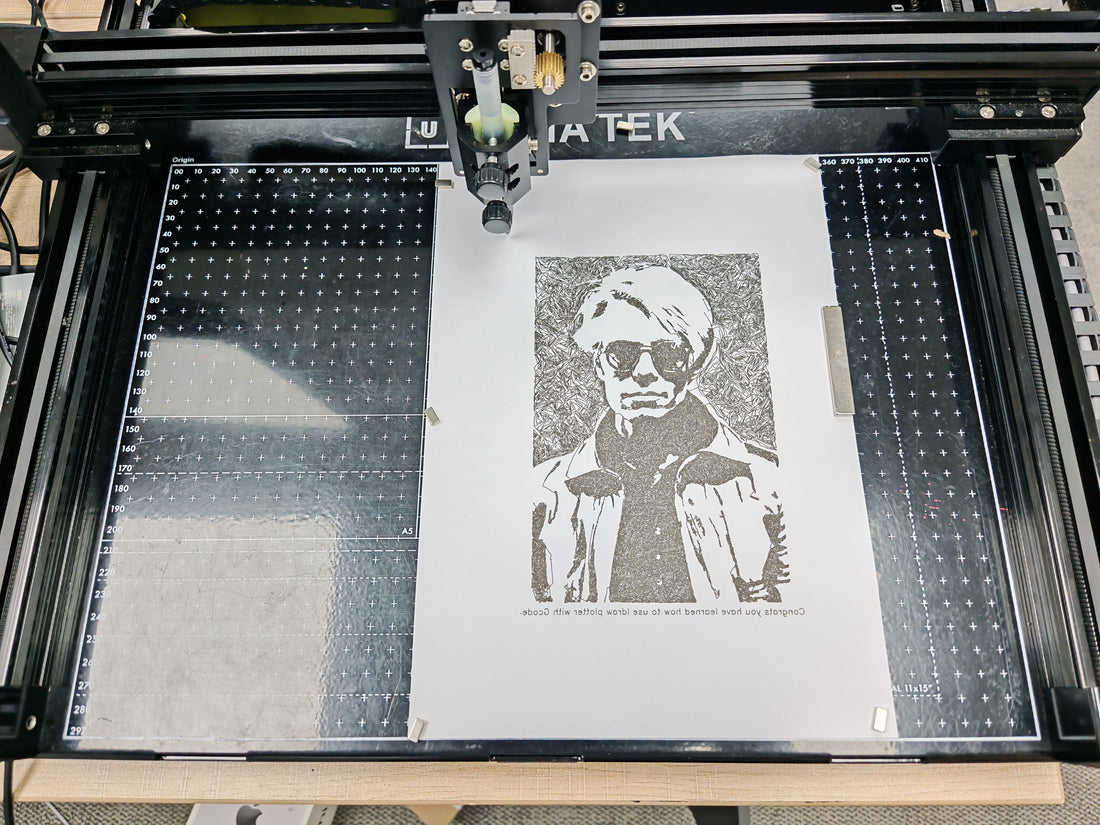

Abaixo encontram-se imagens que demonstram a interface do UGS e trabalhos artísticos criados com o plotter de caneta UUNA TEK 3.0.
Este artigo foi contribuído por @Mandeep Singh.
