Resumo Executivo
O Dr. Daniel Phelps (PhD | MFA), professor de Media Computacional no Georgia Institute of Technology (Georgia Tech), integrou e personalizou com sucesso o Plotter de caneta iDraw H A0 para criar um currículo interativo e prático que combina ciência da computação, design generativo e arte vetorial. Ao transformar o iDraw H A0 de grande formato numa estação de trabalho móvel montada na parede, com tensionamento mecânico personalizado, computação integrada orientada por IA e sistemas de fixação magnética, o Dr. Phelps demonstrou a extraordinária versatilidade e a engenharia robusta da série iDraw no ensino superior de excelência.
Visão geral do cliente
| Atributo | Detalhes |
|---|---|
| Cliente | Dr. Daniel Phelps, PhD | MFA |
| Instituição | Georgia Institute of Technology (Georgia Tech), LMC |
| Função | Professor de Media Computacional |
| Localização | Atlanta, GA, EUA |
| Área | Media Computacional, Arte Generativa, Fabrico Digital para Físico |
O desafio académico
Na Georgia Tech, os estudantes de Media Computacional aprendem design baseado em vetores, geração de G-code bruto e programação de aplicações de software personalizadas para produzir resultados generativos. Para transformar estas criações digitais em realidade física, o Dr. Phelps precisava de um sistema de desenho de grande formato capaz de lidar com operações vetoriais complexas.
Os principais desafios incluíam:
- Limitações de espaço nos laboratórios: Os plotters horizontais de formato A0 ocupam uma área considerável nos laboratórios e nas salas de aula.
- Necessidades de mobilidade: O equipamento tinha de ser armazenado em segurança nos laboratórios, mantendo-se fácil de transportar diretamente para os anfiteatros durante demonstrações ao vivo.
- Gravidade e esforço dos motores passo a passo na orientação vertical: A montagem vertical de plotters de grande formato nas paredes provoca uma carga gravitacional no carro do eixo Y.
A solução e o trabalho de engenharia personalizado

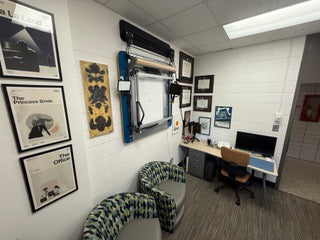

O Dr. Phelps selecionou o Plotter de caneta iDraw H A0 pela sua elevada estabilidade estrutural, compatibilidade com fluxos de trabalho abertos de vetores/G-code e elevada precisão. Para o adaptar especificamente ao seu currículo, o Dr. Phelps desenvolveu uma estação de trabalho móvel montada na parede:
1. Montagem vertical na parede e sistema de tensionamento
- Estrutura reforçada: Montada e reforçada com chapas de aço e contraplacado de elevada resistência, ficando a 2 polegadas da parede.
- Personalização com pequeno tensor: Foi adicionado um tensor mecânico compacto ao conjunto da cabeça da caneta para contrariar a gravidade durante as operações verticais, eliminando o deslizamento do eixo Y sem exceder as calibrações padrão de corrente dos controladores de fábrica.
- Mobilidade integrada: Equipada com rodas retráteis, permitindo desengatar a estrutura montada na parede e transportá-la diretamente para as salas de aula (modo de desenho no chão em formato "A-frame").
2. Ecossistema de estação de trabalho integrada
- Computação integrada para IA: Foi integrado um computador dedicado à criação local de SVG orientada por IA e à gestão automatizada da fila de impressão.
- Captura em time-lapse: Equipamento de câmara integrado para time-lapse, destinado a arquivar os fluxos de trabalho de desenho dos estudantes e os processos generativos.
- Gestão e corte de papel: Dispensador integrado de papel em rolo, cortador de papel e placa de base magnética em aço para alinhamento e fixação rápidos do papel.
- Iluminação de estúdio ajustável: Iluminação LED integrada com controlos personalizados de temperatura de cor e luminosidade.
- Gestão organizada dos cabos: Toda a cablagem e o encaminhamento da alimentação foram cuidadosamente instalados atrás do chassis do dispositivo.
Impacto no currículo e expansão futura
Ao tirar partido do Plotter de caneta iDraw H A0, os estudantes da Georgia Tech obtêm feedback direto e tangível sobre o design algorítmico e o design de software generativo:
- Do código generativo à arte física: Os estudantes criam algoritmos personalizados que produzem SVGs e G-code bruto para executar obras de arte físicas complexas.
- Fabrico interdisciplinar: Os estudantes comparam a física vetorial do desenho com caneta com os sistemas laser Galvo de alta velocidade.
- Expansão do laboratório: Após o sucesso da instalação inicial, a Georgia Tech está a equipar os seus laboratórios de estudantes com unidades adicionais de plotters iDraw A0 montados na parede, criando um centro permanente de produção criativa para os estudantes.
"Desenvolvi um currículo universitário no qual os estudantes aprendem competências de design baseado em vetores e produzem o seu trabalho num plotter e num sistema laser Galvo. Aprendem G-code e a programar aplicações personalizadas para produção generativa... O plotter está pendurado na minha parede, mas baixo-o e levo-o para a aula, pois tem rodas. Os novos equipamentos que estou a encomendar ficarão pendurados na parede do laboratório da faculdade, para que os estudantes possam carregar o seu trabalho e imprimi-lo quando precisarem."
— Dr. Daniel Phelps, PhD | MFA, Professor de Media Computacional, Georgia Tech
Principais destaques dos plotters de caneta iDraw
- Elevada precisão estrutural: Lida suavemente com áreas de desenho A0 de grande formato, mesmo em configurações verticais não convencionais montadas na parede.
- Ecossistema aberto: Compatibilidade total com geração personalizada de G-code, fluxos de SVG com IA e ferramentas vetoriais Python/Inkscape.
- Fácil de adaptar e modificar: Construído com uma arquitetura de hardware sólida que permite a educadores e engenheiros ampliar facilmente as suas capacidades.
