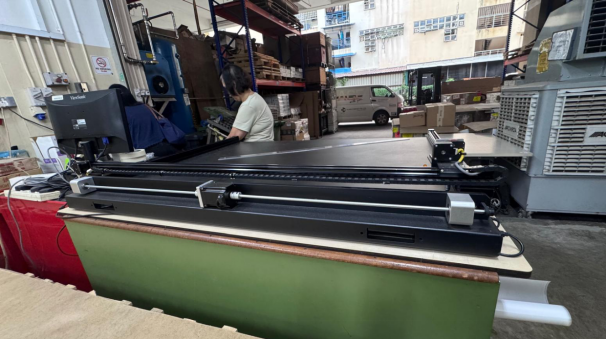

Este estudo de caso e tutorial foram realizados pela Oliver Company Pte Ltd, um conceituado fornecedor de soluções de corte e vinco de Singapura com mais de cinco décadas de experiência no setor. Fundada em 1970, a OliverCo é reconhecida há muito pela sua precisão, fiabilidade e excelência artesanal no apoio às principais gráficas, empresas de embalagens e fabricantes da região Ásia-Pacífico. Ao integrar o Plotter de caneta UUNA TEK 3.0 no seu fluxo de produção, a OliverCo aumentou a precisão dos seus designs, simplificou a criação de protótipos e reforçou o seu compromisso com uma qualidade e eficiência superiores — alcançando resultados mais rápidos e consistentes para os seus clientes.
O Plotter de caneta UUNA TEK 3.0 é um robô profissional de desenho e escrita, concebido para artistas, designers e engenheiros que exigem precisão, rapidez e fiabilidade. Este guia detalhado, passo a passo, acompanha-o desde a abertura da embalagem até à sua primeira plotagem de produção, garantindo um desempenho ideal e estabilidade a longo prazo.
1. Retire e verifique todos os componentes
Abra cuidadosamente a embalagem para evitar danificar quaisquer componentes.
Confirme que todos os itens estão incluídos:
- Plotter de caneta UUNA TEK 3.0
- Manual do utilizador
- Unidade de dados USB
- Íman
- Adaptador de alimentação
- Cabo de ligação à alimentação
- Regulador auxiliar
Verifique se existem danos causados pelo transporte. Se algo parecer danificado, tire fotografias para registo e contacte o serviço de apoio ao cliente.
2. Prepare a área de trabalho
Coloque o seu plotter de caneta UUNA TEK 3.0 numa superfície resistente e nivelada, com espaço livre suficiente à sua volta.
Certifique-se de que o espaço de trabalho está limpo, sem pó e afastado de vibrações ou humidade.
Planeie o encaminhamento seguro dos cabos até à tomada elétrica e ao computador, para evitar emaranhados ou obstruções.
3. Monte o equipamento
Siga o manual do utilizador passo a passo para ligar todas as peças — a configuração é simples.
Ligue o adaptador de corrente e o regulador auxiliar conforme indicado.
Se alguma parte do processo não for clara, consulte os guias de vídeo ou a documentação online fornecidos pela UUNA TEK.
4. Ligue-o ao computador e ao software
Ligue o plotter de caneta ao computador através de uma ligação USB ou sem fios, conforme indicado.
Abra o seu software de design preferido (por exemplo, Impact 2016) e confirme que o plotter é reconhecido.
Carregue ou abra o seu design vetorial, ilustração ou ficheiro de desenho para a plotagem.
5. Configure as definições de plotagem
Verifique as unidades de medida (mm ou polegadas) e certifique-se de que a escala está definida para 100%, exceto se precisar de redimensionar.
Atribua os tipos de linha e as canetas adequados — por exemplo, camadas de contorno e de anotações.
Defina o tamanho correto do papel ou suporte e o ponto de origem que corresponde ao esquema do seu desenho.
6. Monte a caneta e faça um teste a seco
Monte a caneta de acordo com as instruções. Certifique-se de que está bem fixa, direita e perpendicular ao papel.
Faça um teste a seco (sem baixar a caneta), se o seu software o permitir. Isto garante que o percurso e a orientação estão corretos antes da plotagem propriamente dita.
7. Execute uma plotagem de teste para calibração
Envie um ficheiro de teste simples (um quadrado, um círculo e marcas de régua de 10 cm).
Observe o movimento — a caneta deve mover-se suavemente, com pressão constante.
Meça as linhas produzidas para confirmar a precisão. Registe quaisquer desvios no seu registo de controlo de qualidade.
Se necessário, ajuste a pressão ou a altura da caneta em pequenos incrementos, de acordo com o manual.
8. Inicie a sua plotagem
Carregue o ficheiro de design final para a plotagem.
Verifique novamente todas as definições: tamanho do suporte, configuração da caneta e alinhamento da origem.
Inicie o trabalho e acompanhe o primeiro minuto para garantir uma alimentação suave e o alinhamento correto da caneta.
9. Manutenção após a utilização
Tape ou guarde a caneta corretamente para evitar que a tinta seque.
Limpe a superfície de plotagem para remover pó ou detritos.
Desligue o plotter se não for utilizado durante um período prolongado.
10. Mantenha o software e o firmware atualizados
Atualize regularmente o software e o firmware da sua UUNA TEK quando receber uma notificação. A equipa de pós-venda da marca lança proativamente atualizações para melhorar a compatibilidade e o desempenho.
Destaques de desempenho — Como são os bons resultados
Capacidade de alta velocidade: até 15 pol./s (38 cm/s) de velocidade de deslocação XY.
Resolução nativa: 2032 passos/polegada (80 passos/mm) para um movimento de precisão ultr elevada.
Reprodutibilidade: normalmente superior a 0,005 pol. (0,1 mm) a baixas velocidades.
Dica profissional: para trabalhos artísticos detalhados ou complexos, reduza a velocidade de plotagem para obter a melhor reprodutibilidade e linhas mais limpas.
Guia rápido de resolução de problemas
Dispositivo não detetado: volte a ligar os cabos, reinicie o plotter e o computador e confirme o controlador e a porta corretos no seu software. (O Impact 2016 liga-se normalmente sem problemas.)
As linhas aparecem com a escala incorreta: verifique a consistência das unidades e da escala entre a exportação do seu CAD/CAM e as definições do plotter.
Linhas instáveis ou inconsistentes: volte a colocar a caneta, verifique o estado da ponta e reduza a velocidade para trabalhos com detalhes finos.
Conclusão
Configurar o seu UUNA TEK 3.0 Pen Plotter é simples com a preparação e calibração adequadas. Quer esteja a produzir desenhos técnicos, arte generativa ou caligrafia, este plotter de alta precisão garante resultados suaves, consistentes e de qualidade profissional em todas as ocasiões.
Mantenha-se a par das versões de software mais recentes e das dicas de manutenção da UUNA TEK para manter a sua máquina a funcionar no seu melhor.
